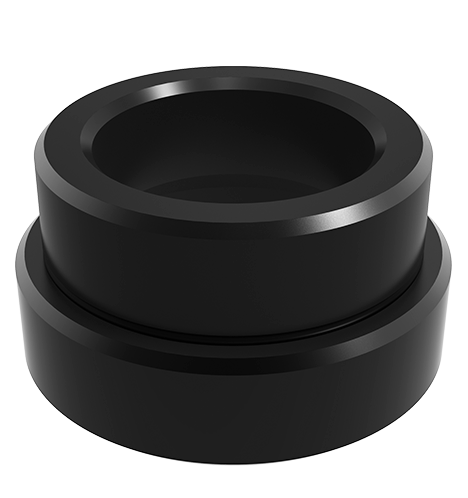

높이는 12.1mm이고 체중은 20g입니다. 그 신체는 냉담하고 템퍼링 된 흰색 산화물 필름입니다.
반복적 인 포지셔닝 정확도 ＜ ± 0.013mm.
포지셔닝 슬리브를 클램프의 스위치 보드에 넣고 볼 잠금 및 수용 슬리브와 협력하십시오.
추신 반복적 인 포지셔닝 정확도는 포지셔닝 슬리브에 따라 다릅니다. 두 개의 1 단계 포지셔닝 슬리브를 사용할 때, 두 구멍의 중앙에서 중앙 간격이 공차 범위 내에있는 경우 ± 0.005mm의 경우 반복적 인 위치 정확도는 ± 0.013mm. 내에 유지할 수 있습니다.
몸: 담금질 및 템퍼링 된 축제 산화물 필름 .
| 치수 번호 | Ød1 | Ød2 | Ød3 | Ød4 | 시간 | H1 | 무게 (g) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| 치수 번호 | ØM | 에 | 복합 플레이트 H (최소)의 두께 | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
제품에 관심이 있으시면 당사에 문의하십시오.
