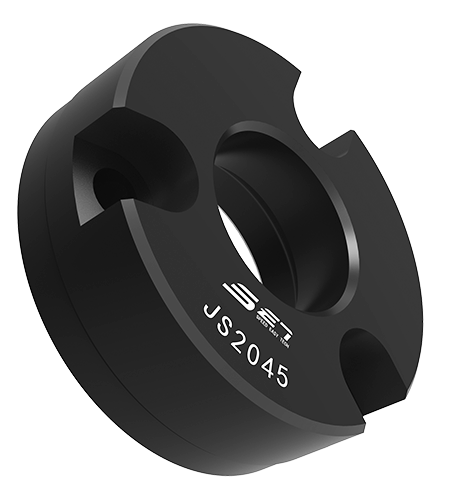

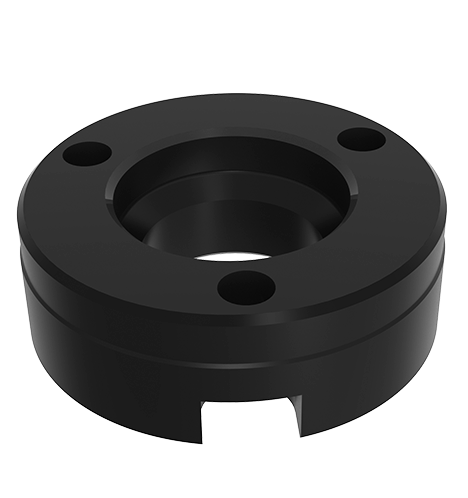

높이는 11.56mm이고 무게는 60g입니다. 그 신체는 냉담하고 템퍼링 된 흰색 산화물 필름입니다.
반복적 인 포지셔닝 정확도 ＜ ± 0.013mm.
포지셔닝 슬리브를 클램프의 스위치 보드에 넣고 볼 잠금 및 수용 슬리브와 협력하십시오.
추신 반복적 인 포지셔닝 정확도는 포지셔닝 슬리브에 따라 다릅니다. 두 개의 1 단계 포지셔닝 슬리브를 사용할 때, 두 구멍의 중앙에서 중앙 간격이 공차 범위 내에있는 경우 ± 0.005mm의 경우 반복적 인 위치 정확도는 ± 0.013mm. 내에 유지할 수 있습니다.
몸: 담금질 및 템퍼링 된 축제 산화물 필름 .
| 치수 번호 | Ød1 | Ød2 | Ød3 | Ød4 | 시간 | H1 | 중 | 에 | 무게 (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| 치수 번호 | Ød1 | Ød2 | Ød3 | Ød4 | 복합 플레이트 H (최소)의 두께 | H1 | H2 | H3 | 중 |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
