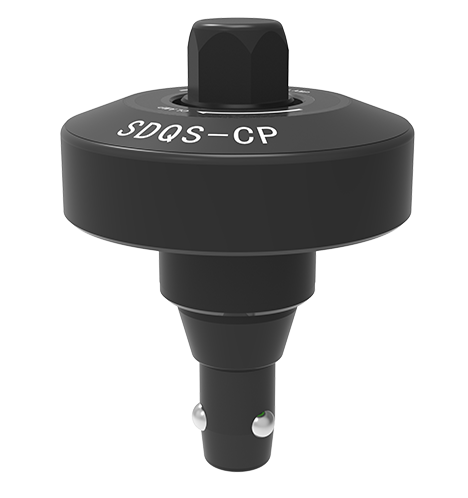

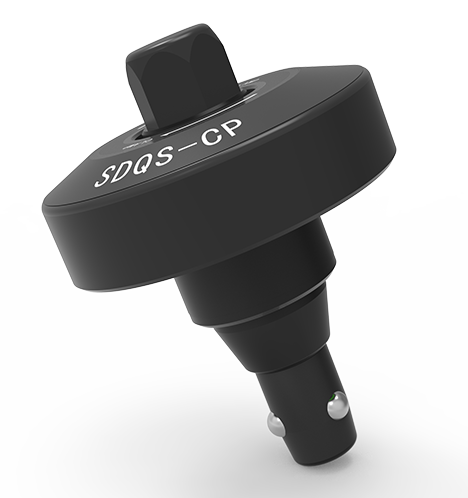

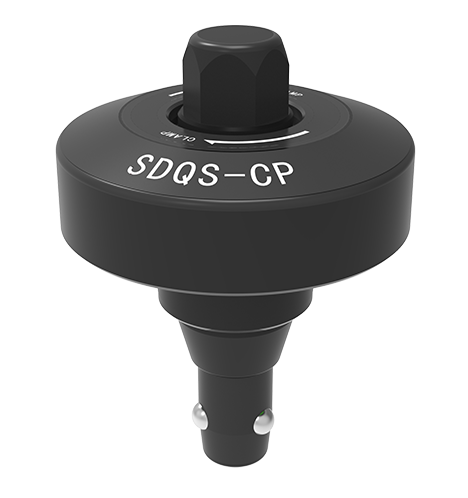

제품 개요
그 신체는 냉담하고 템퍼링 된 흰색 산화물 필름입니다. 원뿔 슬리브에는 소금 욕조 소프트 질화 처리가 있습니다.
원뿔 핀 SDQS-5-CP 및 보호 슬리브 SDQS-5-B.과 협력 할 수 있습니다.
제품 기능
수동 클램핑 및 잠금 해제;
표면과 나사는 경화 처리가 있습니다 .
재료 : 스테인레스 스틸 (또는 고객의 선택) ;
제품 차원 다이어그램
| 치수 번호 | 일치하는 슬리브 | 클램핑 력 (N) | 허용되는 고정 토크 (NM) | 잠금 해제 방법 | 무게 (g) |
|---|---|---|---|---|---|
| S디QS-5-기음P | SDQS-5-C | 1.7 | 2 | 수동 | 134 |
| SDQS-5-SP | SDQS-5-S | 133 | |||
| SDQS-10-CP | SDQS-10-C | 3 | 4 | 241 | |
| SDQS-10-SP | SDQS-10-S | 239 | |||
| SDQS-20-CP | SDQS-20-C | 4.5 | 7 | 457 | |
| SDQS-20-SP | SDQS-20-S | 453 |
| 치수 번호 | 에이 | 비 | C | D | 이자형 | F (G6) | g (-0.02 -0.06) | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-CP | 10 | 30 | M4*0.7↧6 | 39 | 9 | 18 | / | 22 | 12 | 9.5 | 30 |
| SDQS-5-SP | / | 18 | |||||||||
| SDQS-10-CP | 13 | 37 | 46 | 12 | 22 | / | 27 | 14 | 14.5 | 40 | |
| SDQS-10-SP | / | 22 | |||||||||
| SDQS-20-CP | 17 | 45 | M4*0.7↧6 | 56 | 16 | 28 | / | 34 | 16 | 19.5 | 51 |
| SDQS-20-SP | / | 28 |
