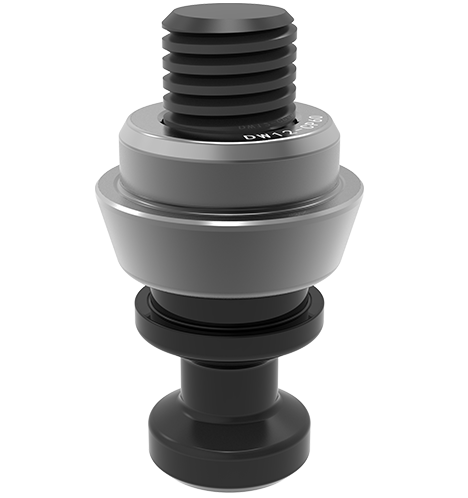

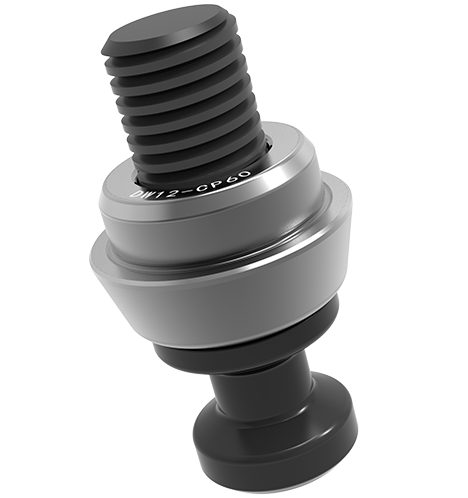

포지셔닝 핀

  • 그것은 X 방향의 자유도와 Y 방향을 제한합니다.
  • 수동 원뿔형 풀다운 타입 의 제로 포인트 로케이터에 적합합니다.
  • 포지셔닝 핀
  • 포지셔닝 핀
  • 포지셔닝 핀
상세 도면
  • 포지셔닝 핀
  • 포지셔닝 핀
  • 포지셔닝 핀
문의하기
Suzhou Set Industrial Equipment System Co., Ltd. 제품 매개변수 Suzhou Set Industrial Equipment System Co., Ltd. 그림 Suzhou Set Industrial Equipment System Co., Ltd. 데이터 다운로드 Suzhou Set Industrial Equipment System Co., Ltd. 관련 액세서리
제품 개요

표면의 경화 처리가 있습니다.

높이는 33.5mm이고 체중은 20g입니다.

이 포지셔닝 핀은 X 방향 및 Y 방향의 자유도를 제한 할 수 있습니다.

수동 원뿔형 풀다운 유형의 제로 포인트 로케이터에 적합합니다 .

포지셔닝 핀
제품 특징

  • 정확도 요구 사항이 높습니다. 그것은 표면의 경화 처리를 가지고있다.

  • 수동 원뿔형 풀다운 유형의 제로 포인트 로케이터에 적합합니다 .

Suzhou Set Industrial Equipment System Co., Ltd.

  • 이 포지셔닝 핀은 X 방향 및 y 방향의 자유도를 제한 할 수 있습니다.

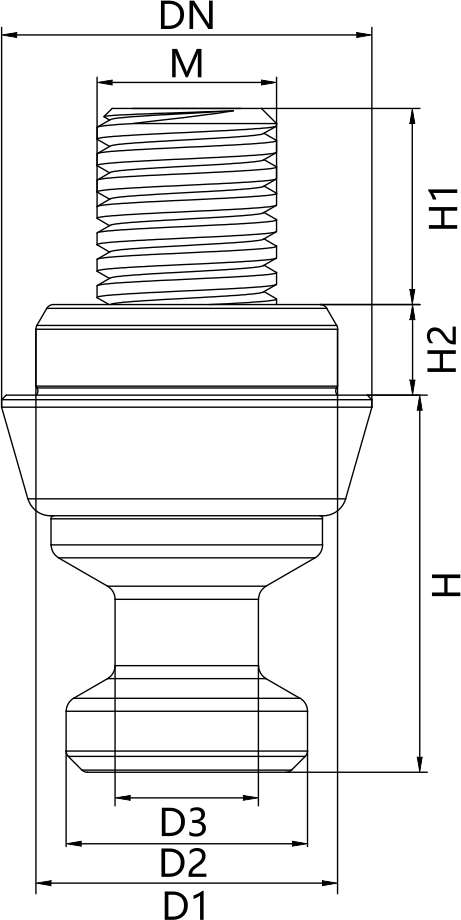

제품 치수도

치수 번호 Ødn ØD1 (G6) Ød2 Ød3 시간 H1 H2 중 체중 (kg)
DW08-CP40 16 12 11 6.5 16.5 12 5 M8 0.02
DW12-CP60 25 20 16 9.5 25 18 6 M12 0.07
DW16-CP80 32 25 21 13 33 22 7.5 M16 0.15
