방향 핀

  • 회전의 자유 정도를 제한하고 방향성 역할을 수행합니다.
  • 직선 열 볼 잠금 제로 포지셔너 에 적합합니다
  • 방향 핀
  • 방향 핀
  • 방향 핀
  • 방향 핀
  • 방향 핀
상세 도면
  • 방향 핀
  • 방향 핀
  • 방향 핀
  • 방향 핀
  • 방향 핀
문의하기
Suzhou Set Industrial Equipment System Co., Ltd. 제품 매개변수 Suzhou Set Industrial Equipment System Co., Ltd. 그림 Suzhou Set Industrial Equipment System Co., Ltd. 데이터 다운로드 Suzhou Set Industrial Equipment System Co., Ltd. 관련 액세서리
제품 개요

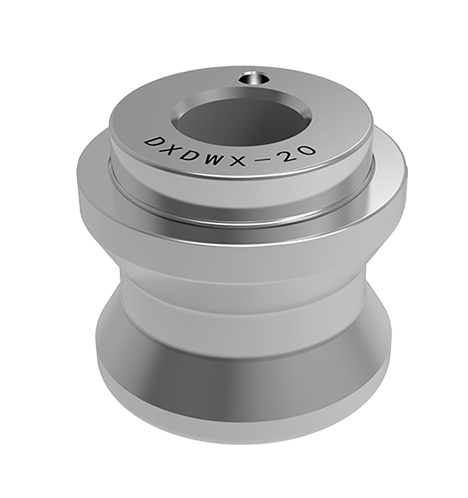

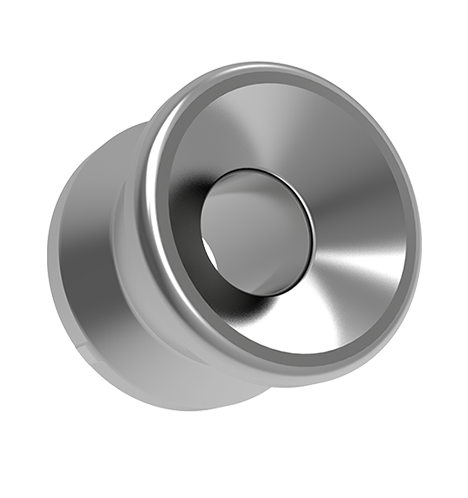

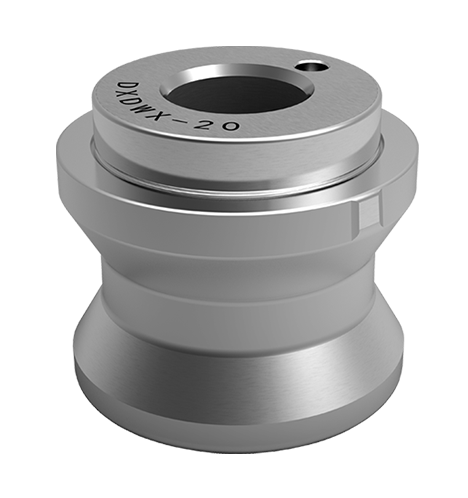

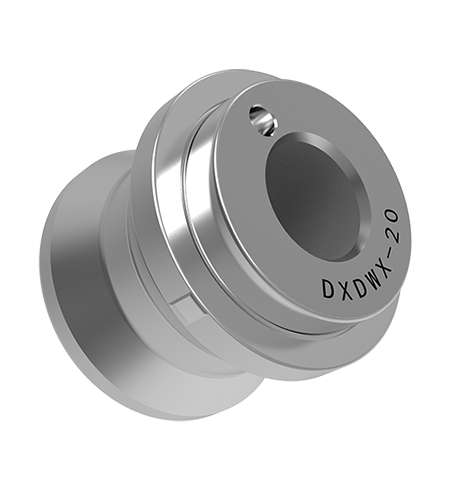

포지셔닝 핀, 경화 처리.
높은 28mm (방향 키 없음), 무게 105g.
그것은 단지 회전의 자유의 정도를 제한하고 방향성 역할을합니다.
가이드 구멍과 위치 측면 사이의 각도는 45 °이며, 이는 직선 열 볼 잠금 제로 포지셔너에 적합합니다 .

방향 핀
제품 특징

  • 경화 치료;

  • 가이드 구멍과 위치 가장자리 사이의 각도는 45 °입니다.

Suzhou Set Industrial Equipment System Co., Ltd.

  • 회전의 자유를 제한하고 방향성 역할을합니다.

  • 직선 열 볼 잠금 제로 포지셔너에 적합합니다 .

제품 치수도

주문 번호 Ødn

Ødn1

(시간6)

Ød2 D3 H H1 H2 케이 무게 (g)
DXJT-2 13 10 6.2 4.5 8.9 2.1 2.5 2.2 8
DXJT-5 18 14 8.2 5.5 12.8 2.7 3 2.2 16
DXJT-10 22 15 8.3 5.75 16.3 3 3 2 30
DXJT-20 32 25 12.2 9 23 5 4 3 105
DXJT-40 40 30 16.3 11.5 29 5 4 3 188
