고정 플랜지

  • 기계 테이블에 조리대 장착 제로 포인트 포지셔너를 장착하는 데 사용됩니다.
  • 상이한 T- 슬롯 크기에 적합한 표
  • 고정 플랜지
  • 고정 플랜지
  • 고정 플랜지
상세 도면
  • 고정 플랜지
  • 고정 플랜지
  • 고정 플랜지
문의하기
Suzhou Set Industrial Equipment System Co., Ltd. 제품 매개변수 Suzhou Set Industrial Equipment System Co., Ltd. 그림 Suzhou Set Industrial Equipment System Co., Ltd. 데이터 다운로드 Suzhou Set Industrial Equipment System Co., Ltd. 관련 액세서리
제품 개요

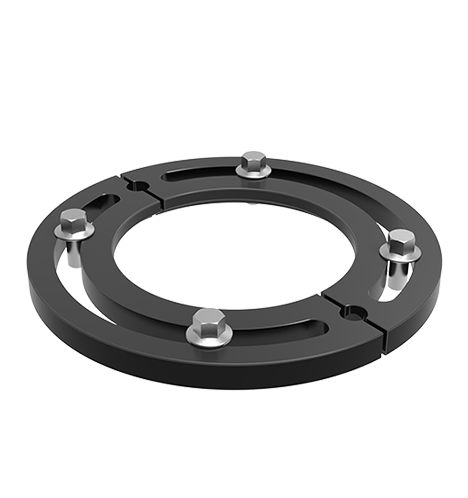

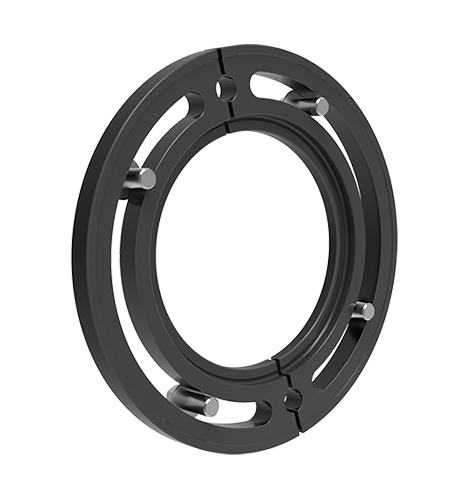

고정 플랜지, P20, QPQ 소금 목욕 질화 표면.
직경 198mm, 두께 13.5mm (볼트 없음).
테이블 마운트 제로 포인트 포지셔너 (LQTMS)를 기계 테이블에 장착하는 데 사용됩니다.
다른 t 슬롯 크기 테이블에 사용할 수 있습니다 .

고정 플랜지
제품 특징

  • 고정 플랜지는 기계 테이블에 MESA 유형 (LQTMS)을 장착하는 데 사용됩니다.

Suzhou Set Industrial Equipment System Co., Ltd.

  • 테이블의 다른 t 슬롯 크기에 적합합니다 .

제품 치수도

주문 번호 치수 번호 ØD ØDB ØLK ØL 중 시간 Øe 일치하는 볼트
GDFL-5 Q5 120 69.5 88 96.5 8.5 9 79.4 M8
GDFL-10 Q10 170 100 127 167.5 10.5 11.5 113 M10
GDFL-20 Q20 198 128 155 137.5 12.5 13.5 139 M12
