잠금 핀 (Q10S/Q40S)

  • 긴장을 높입니다
  • 오버 포지셔닝을 피하기 위해 트레이가 완전히 배치되어 있는지 확인
  • 짧은 콘 볼 잠금 유형 Q10S, Q40S 제로 포지셔너 에 적합합니다.
  • 잠금 핀 (Q10S/Q40S)
  • 잠금 핀 (Q10S/Q40S)
세부 도면
  • 잠금 핀 (Q10S/Q40S)
  • 잠금 핀 (Q10S/Q40S)
저희에게 연락하십시오
Suzhou Set Industrial Equipment System Co., Ltd. 제품 매개 변수 Suzhou Set Industrial Equipment System Co., Ltd. 그림 Suzhou Set Industrial Equipment System Co., Ltd. 데이터 다운로드 Suzhou Set Industrial Equipment System Co., Ltd. 관련 액세서리
제품 개요

잠금 핀, 표면 강화.
직경 27.6mm, 높이 35.5mm, 체중 80g.
그것은 텐션 력을 증가시킬뿐만 아니라 트레이가 과잉 위치를 피하기 위해 완전히 배치되도록합니다.
짧은 콘 볼 잠금 유형 Q10S, Q40S 제로 포지셔너에 적합합니다 .

잠금 핀 (Q10S/Q40S)
제품 기능

  • 긴장의 역할을 증가시키기위한 경화 치료;

  • 짧은 콘 볼 잠금 유형 Q10S/Q40S 제로 포지셔너에 적합합니다 .

Suzhou Set Industrial Equipment System Co., Ltd.

  • 과잉 위치를 피하기 위해 트레이가 완전히 배치되어 있는지 확인하십시오.

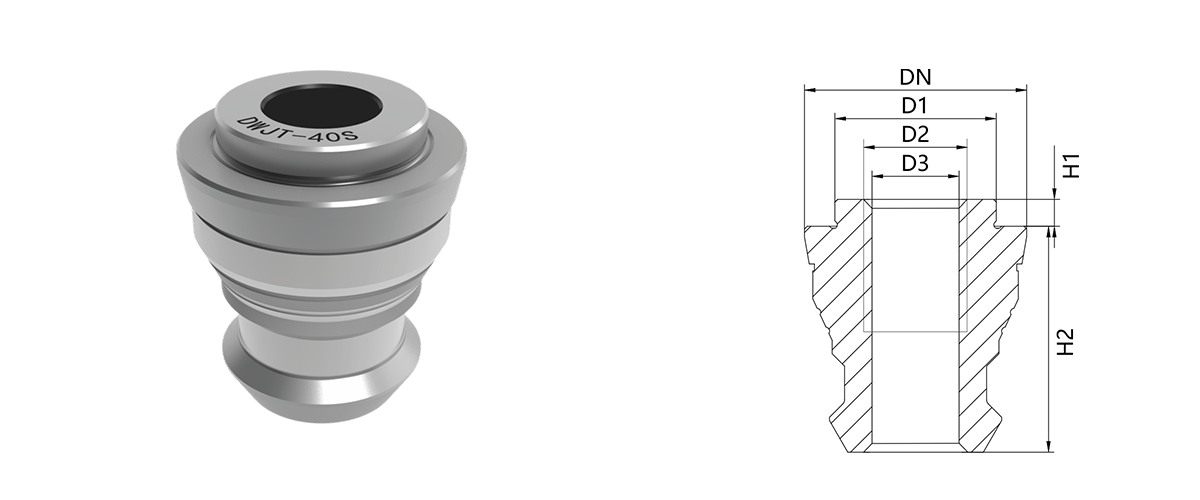

제품 차원 다이어그램

주문 번호 치수 번호 로케이터 크기 숫자와 일치합니다 Ødn Ød1 Ød2 Ød3 H1 H2 무게 (g)
SJJT-10 Q10S Q10S 27.6 20 M12 17 10.3 5 30.5 80
SJJT-40S Q40S Q40S 41.6 30 M20 20.5 16.5 5 42 240

제품 메인 뷰

도면에는 기본 버전 제품보기 만 표시됩니다. 각 유도체 모델 제품은 후속 도면에 포함됩니다. 이 기사와 관련된 샘플 데이터 테이블에도주의를 기울이십시오.
도면은 다음의 차원을 고려하지 않고 표준 설계 장치를 보여줍니다.
ing 옵션.

  1. 드로잉은 날개 옵션의 차원을 고려하지 않고 표준 설계 장치를 보여줍니다.
  2. 드로잉은 날개 옵션의 차원을 고려하지 않고 표준 설계 장치를 보여줍니다.
  3. 드로잉은 날개 옵션의 차원을 고려하지 않고 표준 설계 장치를 보여줍니다.
  4. 드로잉은 날개 옵션의 차원을 고려하지 않고 표준 설계 장치를 보여줍니다.
  5. 도면은 날개 옵션의 차원을 고려하지 않고 표준 설계 장치를 보여줍니다 .
