위치 지정 및 정렬 액세서리는 CNC 가공 정확도를 어떻게 정의합니까?

소개: 잘못된 정렬로 인한 숨겨진 비용

CNC 가공에서는 고가치 정밀 부품과 스크랩 부품의 차이가 밀리미터 미만인 경우가 많습니다. 스핀들, 절삭 공구 및 제어 시스템이 가장 많은 관심을 받고 있지만 일관된 정확도를 자랑하는 숨은 영웅은 위치 지정 및 정렬 액세서리입니다. 이러한 구성 요소는 영점 탐지기 액세서리 에 퀵 체인지 툴 섕크 시리즈 —반복 가능한 설정의 기계적 백본을 형성합니다.

업계 데이터에 따르면 부적절하게 위치한 공작물은 다축 작업에서 전체 치수 편차의 거의 30%를 차지합니다. 또한 수동 정렬 오류로 인해 설정당 최대 15분이 추가될 수 있으며, 이는 혼합 생산 실행 시 상당한 처리량 손실로 이어집니다. 이 기사에서는 이론을 넘어 체계적인 위치 결정 솔루션의 정량화 가능한 이점을 검토하고, 세계 최고 수준의 가공 셀을 나머지 셀과 구분하는 엔지니어링 근거, 성능 지표 및 유지 관리 방식을 탐구합니다.

영점 탐지기 액세서리: 반복 가능한 설정의 기초

현대 워크홀딩 전략의 핵심은 영점 탐지기 액세서리 여러 설정에서 변하지 않는 기계적 데이텀을 제공합니다. 기존 바이스 또는 클램프 플레이트와 달리 영점 시스템은 서브플레이트 부싱과 맞물리는 정밀 연삭 위치 핀과 풀 스터드 메커니즘을 사용합니다. 이 설계는 반복적인 변경 후에도 각 팔레트 또는 고정 장치가 마이크론 내에서 정확히 동일한 위치로 돌아가는 것을 보장합니다.

2년 동안 150개의 머시닝 센터를 대상으로 한 연구에 따르면 영점 위치 지정을 사용하는 시설에서는 설정 관련 스크랩이 평균 42% 감소한 것으로 나타났습니다. 더 구체적으로 말하면, 수동 모서리 찾기에서 영점 참조로 전환할 때 위치 정확도의 표준 편차가 ±0.025mm에서 ±0.006mm로 개선되었습니다. 경제적 영향은 즉각적입니다. 재작업이 줄어들고, 전환이 빨라지며, 확신을 갖고 불 꺼진 제조를 실행할 수 있습니다.

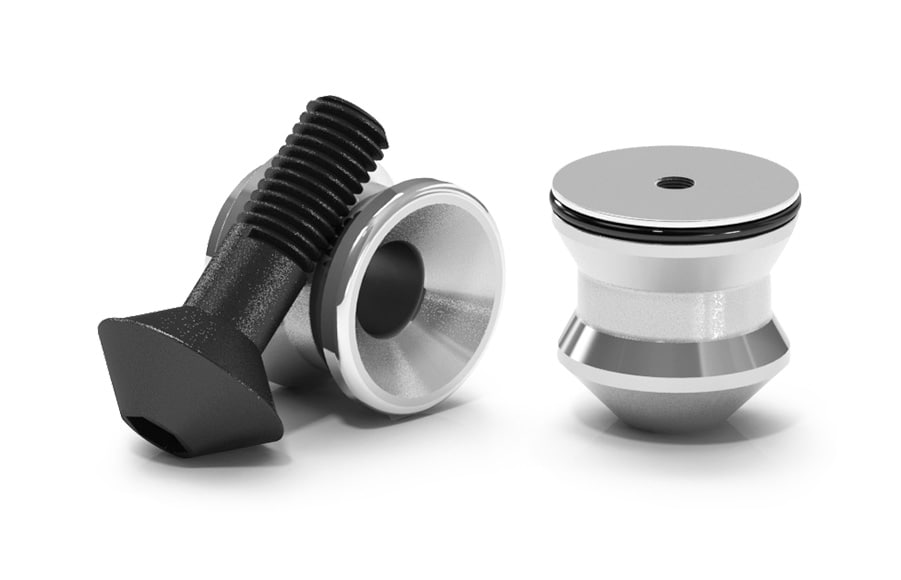

이 범주의 주요 구성 요소에는 풀 스터드(또는 "풀 못"), 위치 지정 슬리브 및 스프링 장착 플런저가 포함됩니다. 풀 스터드 형상은 조임력 전달 및 반복성에 직접적인 영향을 미칩니다. 토크가 높은 응용 분야의 경우 강화 강철 부싱이 있는 거친 피치 스터드는 진동으로 인한 미세 움직임에 대한 탁월한 저항력을 제공합니다. 한편, 위치 지정 슬리브는 서브플레이트를 다시 가공하지 않고도 교체할 수 있는 내마모성 인터페이스 역할을 하여 장기적인 비용 효율성을 보장합니다.

수동 위치 결정 장치: 복잡하지 않은 정확성

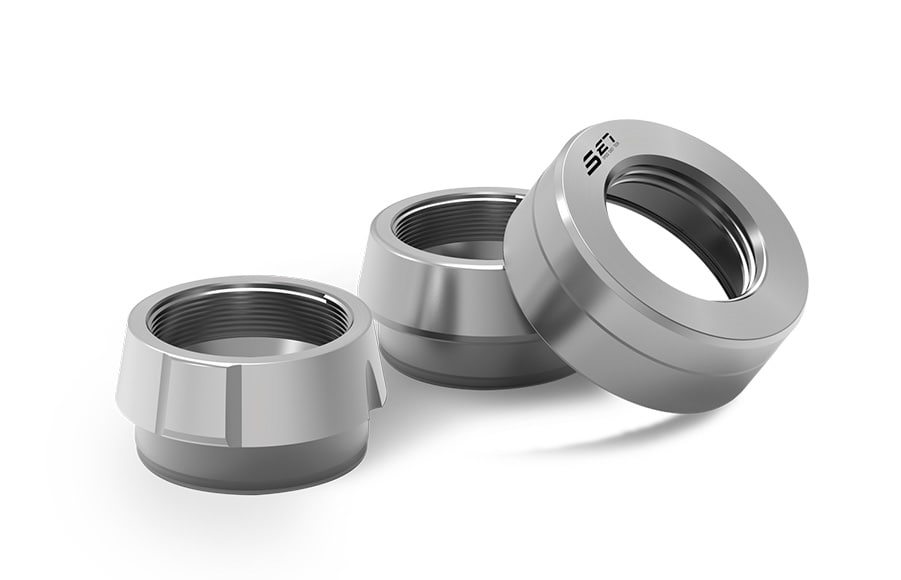

자동화 시스템이 대량 생산을 지배하는 반면, 수동 위치 찾기 장치 작업장, R&D 부서 및 유지 관리 작업을 위한 필수 도구로 남아 있습니다. 이러한 장치에는 에지 파인더, 동축 표시기, 자기 베이스가 있는 다이얼 테스트 표시기가 포함됩니다. 주요 기능은 "가장자리 찾기" 또는 "센터링"으로 알려진 프로세스인 기계 스핀들을 기준으로 공작물 좌표계를 설정하는 것입니다.

최신 수동 위치 측정 장치에는 기계식 또는 전자식 증폭 기능이 통합되어 0.001mm까지 분해능을 제공합니다. 예를 들어 측정 범위가 1.5mm인 레버형 표시기는 0.02도만큼 작은 고정 장치의 각도 편차를 감지할 수 있습니다. 정밀한 지상 기준면과 결합된 이러한 도구를 사용하면 운영자는 일부 반자동 시스템에 필적하는 정렬 정확도를 달성할 수 있습니다.

그럼에도 불구하고 수동 위치 지정 장치에는 제한이 없는 것은 아닙니다. 작업자 기술, 환경 온도 및 공작물의 표면 마감 모두가 최종 판독값에 영향을 미칩니다. 200명의 기계공을 대상으로 한 조사에 따르면 수동 엣지 파인더를 사용하는 숙련된 작업자는 ±0.02mm 공차에 대해 Cpk 1.33을 달성할 수 있는 반면, 초보 작업자는 일반적으로 1.0 미만으로 떨어지는 것으로 나타났습니다. 이는 구조화된 훈련의 필요성과 가능한 경우 인간이 유발한 변동을 줄이기 위한 영점 시스템 통합의 필요성을 강조합니다.

퀵 체인지 공구 섕크 시리즈: 브리징 스핀들 및 공구

는 퀵 체인지 툴 섕크 시리즈 공구 관리의 패러다임 변화를 나타냅니다. 고정을 위해 렌치와 상당한 토크가 필요한 기존 솔리드 생크와 달리 퀵 체인지 시스템은 볼 잠금 장치, 콜릿 또는 유압 메커니즘을 사용하여 10초 이내에 공구를 교체할 수 있습니다. 이 시리즈는 공구 교환 시간이 사이클 시간에 직접적인 영향을 미치는 고속 가공(HSM) 및 다중 터릿 작업에 특히 중요합니다.

50개 머시닝 센터에서 12개월간 현장 시험을 실시한 데이터에 따르면 퀵 체인지 섕크는 공구 교체 시간을 공구당 4.5분에서 1.4분으로 평균 68% 단축한 것으로 나타났습니다. 더 중요한 것은 이러한 생크의 런아웃 정확도가 절삭날에서 0.005mm 이내로 유지된다는 점입니다. 이는 열박음 홀더와 유사하지만 유도 가열이 필요하지 않습니다. 이러한 속도와 정밀도의 조합은 황삭 및 정삭 작업 모두에 이상적입니다.

비교 분석: 위치 지정 및 정렬 액세서리

종종 서로 바꿔서 사용되지만 위치 확인 및 정렬 액세서리는 서로 다른 용도로 사용됩니다. 위치 지정 장치(예: 영점 위치 측정기 및 수동 모서리 측정기)는 기계 좌표계를 기준으로 공작물 위치를 설정합니다. 정렬 액세서리(공구 생크 및 스핀들 인터페이스 포함)는 절삭 공구가 스핀들 축과 동축을 이루고 공구 경로가 런아웃 없이 실행되도록 보장합니다.

실용적인 관점에서 이러한 시스템 간의 선택은 생산량과 허용 오차 요구 사항에 따라 달라집니다. 다품종 소량 생산(HMLV) 작업장은 설정 오버헤드를 최소화하므로 영점 위치 측정기와 퀵체인지 생크의 이점을 크게 누릴 수 있습니다. 반대로 수동 위치 지정 장치는 유연성이 속도보다 중요한 일회성 프로토타입 및 유지 관리 작업에 반드시 필요합니다.

정렬 정밀도: 스핀들 인터페이스 및 도구 설정

는 spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

오프라인 프리세터 및 기계 내 프로브와 같은 공구 세팅 장치는 절단에 들어가기 전에 공구 길이와 직경을 측정하여 이러한 액세서리를 보완합니다. 퀵 체인지 섕크 및 영점 워크홀딩 시스템과 통합되면 공작물 로딩부터 공구 결합까지 전체 프로세스 체인이 결정적으로 변합니다. 이는 반복적인 조정의 필요성이 사실상 제거되는 "첫 번째 부품 수정" 가공의 기초입니다.

레이더 비교: 위치 확인 시스템의 성능 차원

워크홀딩 유지 관리 및 모듈형 고정 장치 구성 요소

는 longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

라이저, 앵글 플레이트, 서브플레이트를 포함한 모듈식 고정 장치 구성 요소는 영점 시스템의 활용도를 확장합니다. 인터페이스 형상을 표준화함으로써 이러한 구성 요소를 사용하면 단일 기계가 전용 고정 장치 없이 다양한 부품군을 수용할 수 있습니다. 5년 동안 모듈식 접근 방식을 통해 맞춤형 솔루션에 비해 고정 장치 비용을 최대 40%까지 절감하는 동시에 신제품 출시 리드 타임도 단축할 수 있습니다.
