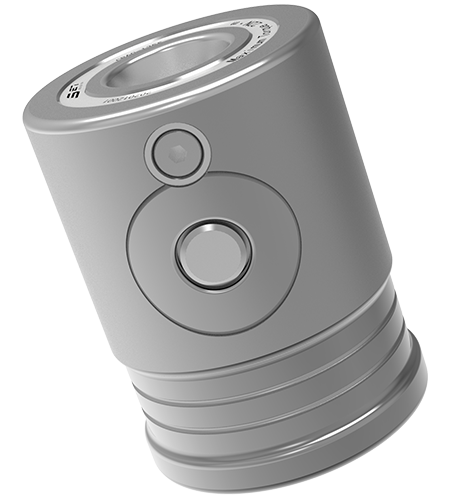

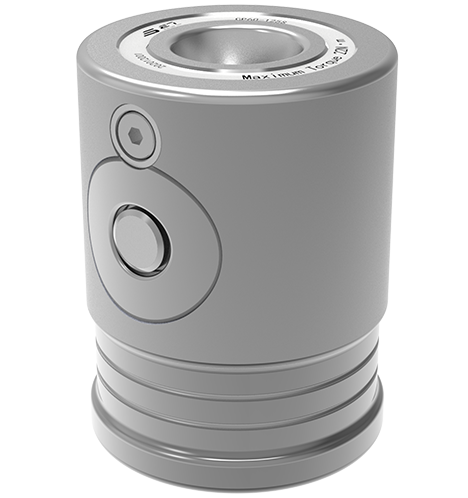

그 재료는 강화 된 스테인레스 스틸입니다. 수동 작업으로 잠금 해제 및 클램핑 할 수 있습니다.
반복적 인 포지셔닝 정확도 ＜ 0.005mm. 단일 로케이터의 클램핑 력은 8kn입니다. 허용 가능한 고정 토크는 8nm입니다.
Molds의 가공 및 어셈블리 필드에 적용됩니다. 로케이터의 중앙 거리 작동 모드를 신속하게 조정하는 데 적합합니다 .
수동 작동에 의해 잠금 해제되고 클램핑 될 수 있습니다.
반복 포지셔닝 정확도 ＜ 0.005mm;
Molds의 가공 및 어셈블리 필드에 적용됩니다.
재료 : 경화 된 스테인레스 스틸;
클램핑 력이 높습니다.
로케이터의 중앙 거리 작동 모드를 신속하게 조정하는 데 적합합니다 .
| 치수 번호 | 잠금 해제 방법 | 클램핑 력 (KN) | 허용되는 고정 토크 (NM) | 체중 (kg) |
|---|---|---|---|---|
| CP40-50S | 수동 작동 | 8 | 8 | 0.5 |
| CP60-80S | 수동 작동 | 15 | 22 | 1.6 |
| CP80-100 | 수동 작동 | 25 | 50 | 3.8 |

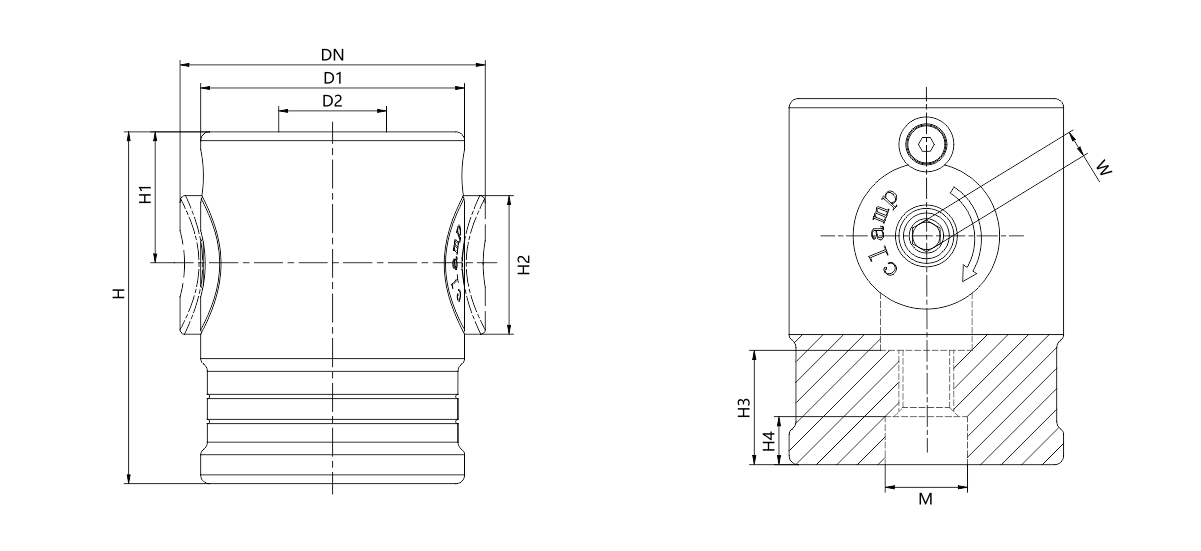

| 치수 번호 | DN | D1 | Ød2 | H (± 0.01) | H1 | H2 | H3 | H4 | w | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
