플랜지 유형 장착 유형

  • 강화 힘 17kn, 당기 힘 55kn
  • 반복 위치 정확도 ≤0.005mm
  • 사용 온도 범위는 -20 ℃ ~ 80 ℃ 입니다
  • 플랜지 유형 장착 유형
  • 플랜지 유형 장착 유형
  • 플랜지 유형 장착 유형
상세 도면
  • 플랜지 유형 장착 유형
  • 플랜지 유형 장착 유형
  • 플랜지 유형 장착 유형
문의하기
Suzhou Set Industrial Equipment System Co., Ltd. 제품 매개변수 Suzhou Set Industrial Equipment System Co., Ltd. 그림 Suzhou Set Industrial Equipment System Co., Ltd. 데이터 다운로드 Suzhou Set Industrial Equipment System Co., Ltd. 관련 액세서리

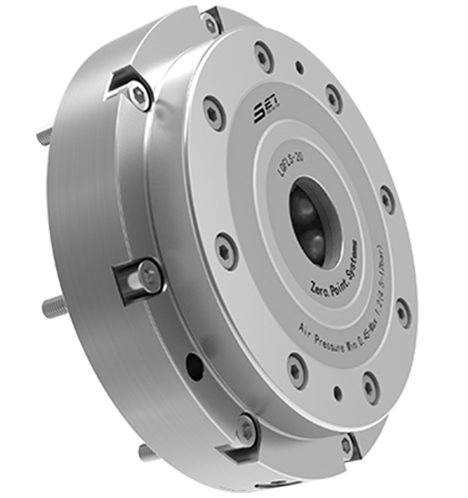

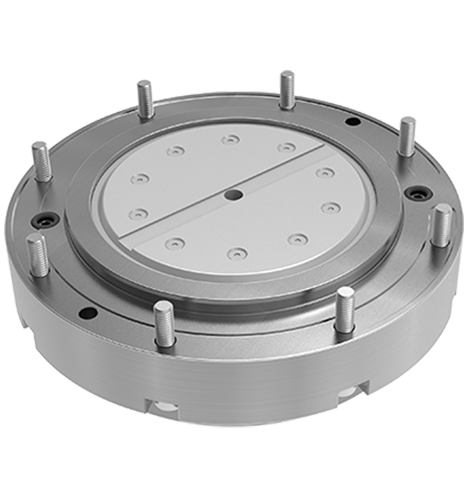

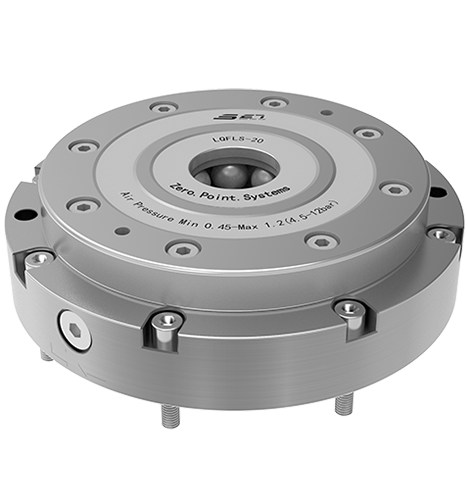

제품 개요

가스 압력으로 잠금 해제되고 봄에 기계적으로 잠겨 있습니다.
흡기 포트를 잠금 해제하면 로케이터가 잠금 해제되고 트레이를 제거 할 수 있습니다. 압력 릴리프 포트를 잠금 해제 할 때 로케이터는 자체 잠금이며 사용 중에 압력 소스를 지속적으로 연결할 필요가 없습니다.
반복 포지셔닝 정확도 ≤0.005mm, 단일 포지셔너 클램핑 력 17KN, 장력 력 55KN. 어셈블리 부분이며 설치가 쉽습니다.

사용 온도 범위는 -20 ° ~ 80 ℃입니다. 금속 또는 비금속 절단 필드에 적합합니다 .

플랜지 유형 장착 유형
제품 특징

  • 가스 압력 잠금 해제, 스프링 기계식 잠금;

  • 반복적 인 포지셔닝 정확도 ≤ 0.005mm;

  • 설치 중에 사용되는베이스 플레이트는 두께가 더 얇고 가벼워집니다 .

Suzhou Set Industrial Equipment System Co., Ltd.

  • 재료 : 경화 된 스테인레스 스틸;

  • 어셈블리 부분이며 설치하기 쉽습니다.

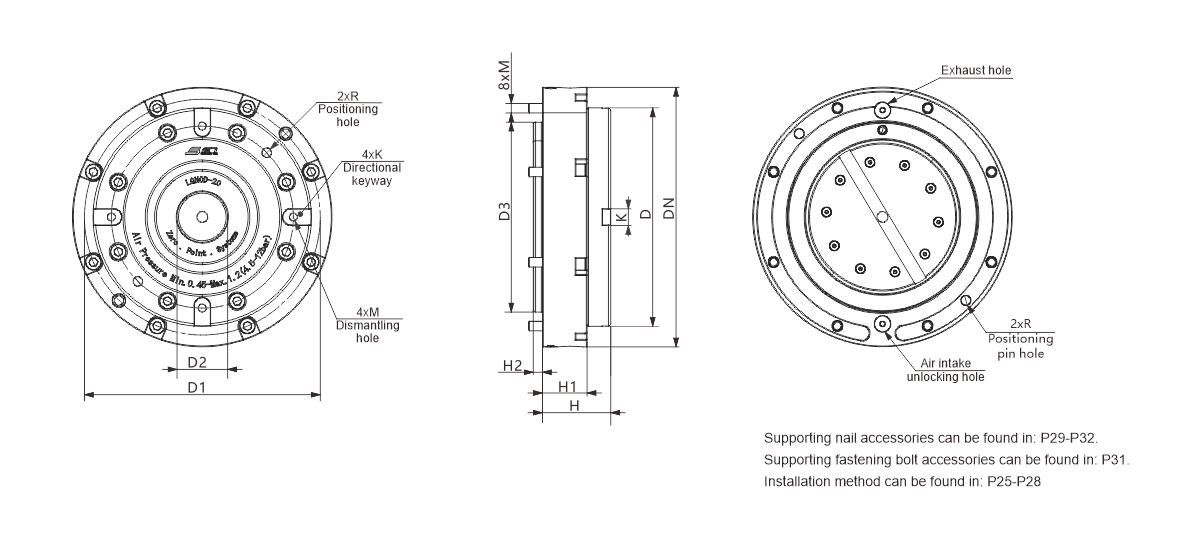

제품 치수도

주문 번호 잠금 해제 방법 클램핑 력 (케이N) 인장력 (KN) 공기 체중 (kg)
LQFLD-10 가스 압력 10 25 √ 4.3
LQFLD-20 가스 압력 17 55 √ 8.8
LQFLS-10 가스 압력 10 25 √ 4.3
LQFLS-20 가스 압력 17 55 √ 8.8

주문 번호 Ødn ØD Ød1 Ød2 ØD3 (시간7) H H1 H2 중 또는 K
LQFLD-10 140 112 127 22 100 35.5 25 5.8 M6 8 8.14
LQFLD-20 164 138 149 32 120 43.2 28.2 5.8 M6 6 10.14
LQFLS-10 140 112 127 22 100 35.5 25 5.8 M6 8 /
LQFLS-20 164 138 149 32 120 43.2 28.2 5.8 M6 6 /
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

플랜지 유형 설치 유형

  1. 가스 압력 잠금 해제, 스프링 기계식 잠금
  2. 재료 : 강화 된 스테인레스 스틸
  3. 반복적 인 포지셔닝 정확도 ≤ 0.005mm
  4. 어셈블리 부분이며 설치가 쉽습니다
  5. 설치 중에 사용되는베이스 플레이트는 두께 에서 더 얇고 가볍습니다.
