클램핑 시스템은 가공의 새로운 혁명을 돕기 위해 전체 범위의 제로 클램핑 시스템을 설정했습니다!

Suidel이 개발 한 전체 범위의 제로 포인트 그리퍼는 다재다능하며 기계 팔레트, 기판, 사각형 플레이트, 컬럼, 타워 및 회전 다리에 밀링, 회전, 연삭, 부식 및 테스트 벤치와 같은 모든 일반적인 기계 공정에 설치할 수 있습니다. 고품질 도구 스틸로 만든 빠른 변화 그리퍼는 기계적으로 클램핑되고 잠금 해제됩니다. Suyi de의 전체 클램핑 시스템의 기능은 단순하고 내구성이 뛰어나며 청소하기 쉽고 정식 패키지 디자인 및 높은 위치 정확도입니다.
기계식 가공 분야에서 풍부한 경험을 바탕으로 우리는보다 세련되고 지능적인 공작 기계 제조를 위해 제품 라인업을 계속 풍부하게하고 있으며, 기업이 고효율, 고품질의 고품질 가공 생산 라인을 창출 할 수 있도록 고객이 선택할 수있는 다양한 혁신적인 클램핑 기술 시스템 솔루션의 다양한 요구를 충족시킵니다.
수동 빠른 변화 그립퍼 시스템 시리즈
01
수동 제로 포지셔너 시리즈

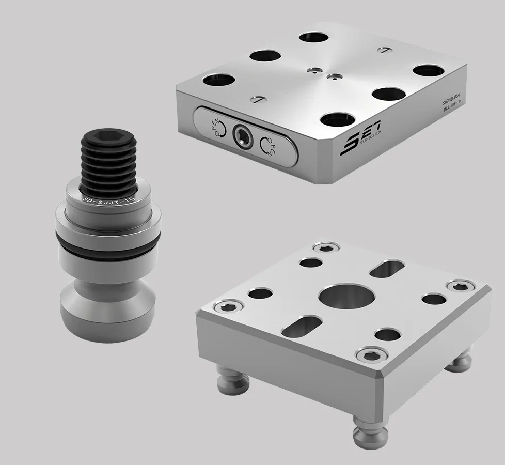

▲ 수동 4 단위 포지셔너 매뉴얼 팔레트 매뉴얼 잠금 핀
수동 제로 포지셔닝 시스템과 수동 바이스의 조합으로 강력한 잠금의 모듈 식 설계가 신속하게 실현되어 공작 기계 외부의 빠른 클램핑을 실현하고 처리 효율을 향상시킬 수 있습니다.
포지셔너 기능
수동으로 클램프하고 잠금 해제
재료 : 스테인레스 스틸 (또는 맞춤)
표면 및 피스톤 경화
반복적 인 위치 정확도 <± 0.01mm
최대 토크 : 60nm
팔레트 특성
자료 : 다이 스틸 (또는 맞춤)
특별 요구 사항을 사용자 정의 할 수 있습니다
보상 기능
경화
X 및 Y 방향의 자유를 제한하는 기능
02
바이스 시리즈

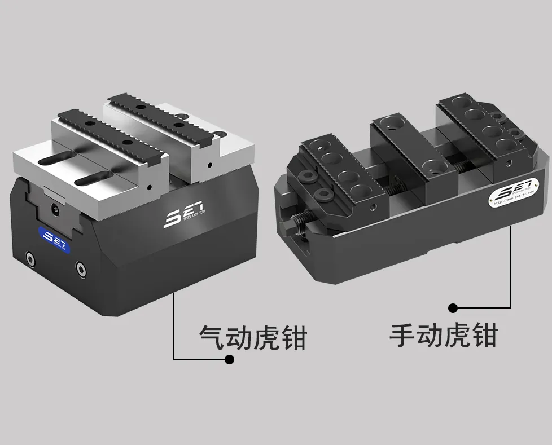

▲ 공압 바이스 매뉴얼 vise
스웨이드 바이스는 제로 포인트 포지셔닝 시스템과 함께 몇 초 만에 전체 클램핑 장치를 신속하게 변경할 수 있습니다. 평평한 설계 및 공간이 없으며 특히 빠른 변화 시스템과 결합 될 때 공작물 저장 장치가있는 자동화 솔루션에 적합합니다.
수동 vise 기능
수동 빠른 오프닝, 잠금, 이중 씰, 우수한 밀봉 성능
재료 : 합금 구조 강철
양면 베어링 센터링을 사용하는 중앙, 작동하기 쉽습니다
반복적 인 위치 정확도 <± 0.01mm
자체 알 로코링 VICE는 빈 재료, 플레이트 또는 프로파일을 잡는 데 사용할 수있는 다양한 도구입니다. 사전 조발 및 간격이없는 중심 베어링 및 추가 장착 슬라이더는 최대 ± 0.01mm, 작은 클램핑 깊이 (3mm)의 반복성 및 단일 클램핑 시스템에서 다중 측가 가공을 달성하는 능력을 보장합니다.
공압 바이스 기능
공기 소스 오픈, 스프링 클램프, 공기 소스 가압
재료 : 강화 된 스테인레스 스틸
표면 및 레일 경화 처리
반복적 인 위치 정확도 <± 0.01mm
Suide가 개발 한 공압 Vise에는 더 높은 클램핑 력을 위해 내부에 스프링이 장착되어 있습니다. 공기 공급이 없으면 Vise는 여전히 높은 클램핑 력을 유지할 수 있습니다. 또한, 그립 위치는 동적 압력 또는 통합 공기 경로를 통해 모니터링 될 수 있으므로 자동화 응용 분야에서 VISE가 더욱 유용합니다.
03
수동 볼 잠금 시스템

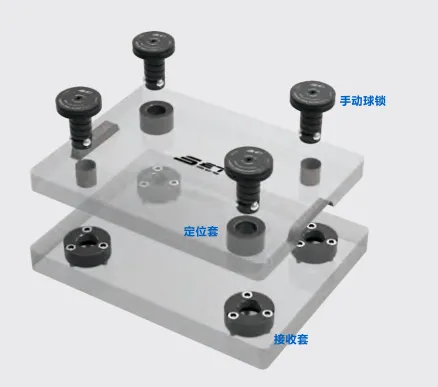

주요 구성 요소 : 슬리브 수신 (베이스 플레이트에 배치), 포지셔닝 슬리브 (트레이에 배치) 매뉴얼 볼 잠금
주요 용도 : 전체 비품 세트의 위치 및 잠금을 빠르고 정확하게 완료 할 수 있습니다. 소규모 배치, 다변성 공작물 빠른 변화에 적합합니다
특이성
빠른 : 완전한 비품 교체는 최대 1 분이 걸립니다
반복 위치 정확도 : ± 0.013mm 이내
클램핑 력 : 볼 잠금의 베어링 용량은 36 톤입니다.
간단한 작동 : 달성하기 위해 한 단계를 잠그십시오
저렴한 비용 : 기본 플레이트 한 세트 만, 다른 제품 가공 된 팔레트의 무제한 교체
유지 보수 : 부품은 상호 교환 가능하고 상호 교환 가능합니다
04

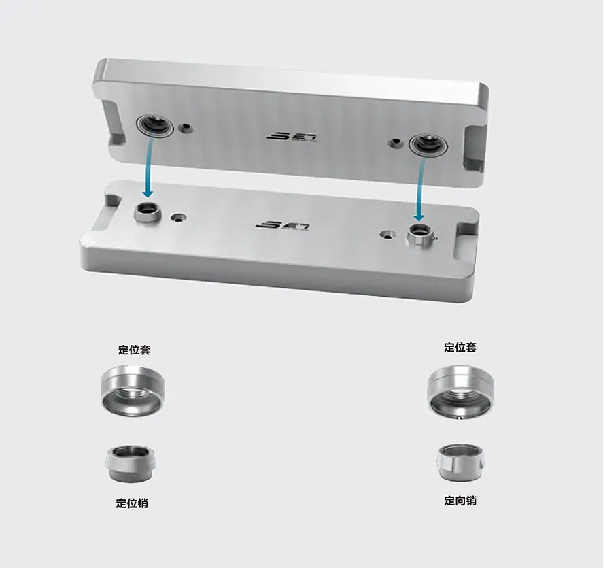

수동 위치 링

수동 포지셔닝 링은 고정밀 포지셔닝을 완료하기 위해 볼트 만 필요한 장치입니다.
특이성
수동으로 위치, 잠금 및 잠금 해제
반복 포지셔닝 정확도 <± 0.003mm
재료 : 강화 된 스테인레스 스틸
팔레트 및 기판의 빠르고 정확한 위치
공간을 효율적으로 사용하기위한 소형 설계
클램핑 시스템 응용 사례
01

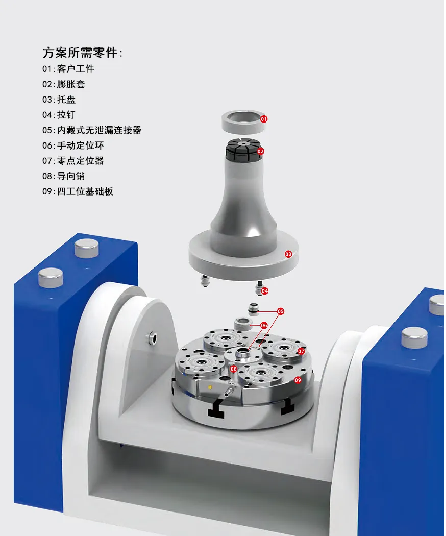

자기 중심적 부사장

● 셀프 센터링 VICE는 5 축 원형 제로 포지셔닝 테이블에서 사용됩니다.
●이 프로그램은 자체 중심적 부사장을 신속하게 대체하고 업무 효율성을 크게 향상시킬 수 있습니다.
02

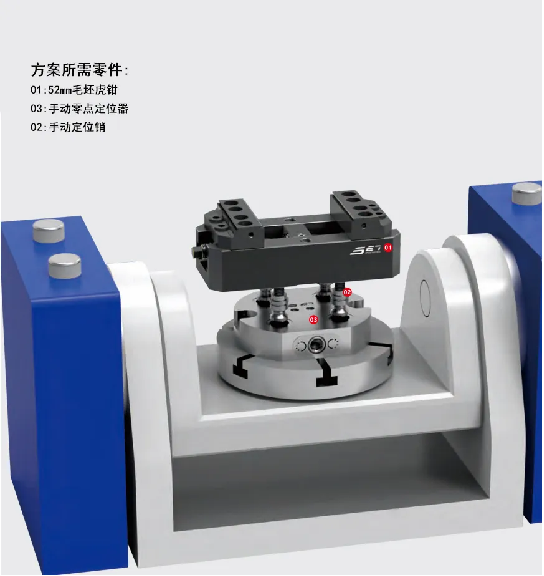

수동 제로 포지셔너

● 52mm 설명서 4 단위 제로 포지셔닝이 포함 된 수동 셀프 센터링 바이스
● 빠른 로딩, 조정할 필요 없음, 큰 클램핑 력
● 보이지 않는 윤곽이없는 간섭 처리를 실현할 수 있습니다
03

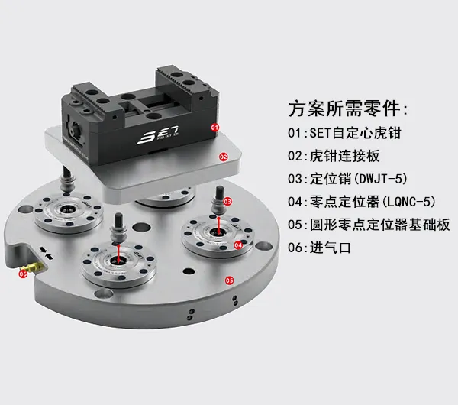

수동 위치 링

● 중앙 위치 정확도를 보장하기 위해 Center Flexible Cone 링
● 누출이없는 커넥터는 유압 또는 공압 비품을 빠르게 연결할 수 있습니다.
항공 우주, 자동 생산, 레이저 지능형 제조, 자동차 제조, 공작 기계 생산 라인 분야에서는 항상 특정 요구에주의를 기울여 고품질 고정 장치 솔루션을 제공합니다. 질량 고정물 생산 및 빠른 변화에 특히 적합하므로 기계적 생산은 90%의 생산 효율을 향상시킵니다. Set은 고품질 처리 기술과 우수성의 기술 요구 사항에 의존하며 세계의 많은 유명 기업에 기술 솔루션을 제공했습니다. 세트는 일관되게 고품질의 제품을 보장하기 위해 전체 솔루션을 설계, 생산, 테스트 및 판매 할 수있는 기능이 있습니다 .
