5축 공작 기계에서 장비 가동률이 낮고 공작물 설정 시간이 길습니까? 제로 포인트 퀵 체인지 툴링은 비효율적인 공구 세팅으로 인한 문제점을 완전히 제거합니다.

소개

고급형 5축 가공 장비는 전 세계의 표준 인프라가 되었습니다. 정밀 금형 , 항공우주 , 새로운 에너지 차량 , 3C 정밀 부품 , 유압 밸브 및 자동화 제조 부문. 더 많은 공장이 프리미엄에 막대한 투자를 하고 있습니다. 5축 가공 centers , 틸팅 로터리 테이블 기계 및 5축 턴밀 장비를 통해 생산 능력을 업그레이드합니다. 그러나 광범위한 업계의 문제점은 여전히 존재합니다. 5축 공작기계 예상 처리량, 수율 및 이익 마진을 제공하지 못합니다.

실제 생산 현장에서 통계에 따르면 효과적인 금속 절단 런타임은 5축 기계 전체 작동 시간의 40% 미만인 경우가 많습니다. 기계 가동 중지 시간의 60% 이상이 수동 작업을 포함한 비부가가치 작업에서 발생합니다. 센터링 , 가장자리 찾기 및 도구 설정 , 고정 장치 조립 및 분해, 공작물 데이텀 교정 및 배치 생산 전환 .

현대 제조업이 방향을 바꾸면서 다품종, 소량 배치, 짧은 리드타임 주문 모델의 경우 기존 가공 작업 흐름의 한계가 점점 더 두드러지고 있습니다. 설정 주기가 길면 기계가 자주 대기하게 됩니다. 복잡한 클램핑을 반복 다면체 부품 생성하다 누적 클램핑 오류 치수 편차 및 표면 조도 저하의 원인이 됩니다. 가공 품질은 수석 작업자의 경험에 지나치게 의존하므로 배치 일관성이 불안정하고 폐기 위험이 높습니다.

대부분의 제조업체는 중요한 사실, 즉 궁극적인 생산성을 간과하고 있습니다. 5축 장비 기계 하드웨어 성능만으로 결정되는 것이 아니라 지원에 의해 결정됩니다. 워크홀딩 시스템 . 고정 및 위치 지정 프로세스에 대한 반복적인 업그레이드 없이는 최상위 5축 기계라도 설계된 정밀도와 효율성 잠재력을 달성할 수 없습니다. 표준화되고 성숙한 솔루션으로서, 영점 퀵 체인지 워크홀딩 시스템 느린 설정, 불안정한 문제를 효과적으로 해결합니다. 데이텀 그리고 낮다 기계 활용도 , 정밀 공장의 핵심 업그레이드가 되어 개선 전체 장비 효율성(OEE) 그리고 감소시키다 대량 스크랩 요금.

1. 5축 생산에서 기존 고정 장치의 핵심 문제점

기존 처리에 의존 벤치 바이스 맞춤형 전용 고정 장치는 전통적인 대량 생산 시나리오를 위해 설계되었으며 현재의 상황에 적응할 수 없습니다. 유연한 제조 요구합니다. 주요 단점을 요약하면 다음과 같습니다.

1.1 장기간의 전환 설정으로 인해 효과적인 생산성이 제한됩니다.

기존 워크플로우에서는 반복적인 수동 위치 지정이 필요합니다. 좌표계 교정 그리고 공구 오프셋 보정 모든 공작물 교체, 일괄 전환 및 부품 재작업에 적합합니다. 복잡한 불규칙한 단일 설정 시간 5축 부품 30분을 넘는 경우가 많습니다. 디버깅을 위해 잦은 가동 중단으로 인해 효과적인 절단 시간이 심각하게 단축되고 전반적인 작업장 운영 효율성이 저하됩니다.

1.2 반복된 클램핑으로 인해 누적 정밀도 손실 발생

가장 큰 장점은 5축 가공 다중 표면 연결 처리를 위한 일회성 클램핑입니다. 그러나 기존 고정 장치는 반복적으로 분해하고 위치를 변경해야 합니다. 장비와 장비 간 공작물 이송 좌표 측정기(CMM) 재작업으로 인해 지속적인 데이텀 오프셋되어 공차를 벗어난 형상 및 위치 정확도가 발생합니다. 이로 인해 고부가가치 제품에 막대한 경제적 손실이 발생합니다. 항공우주 components 그리고 precision molds.

1.3 맞춤형 설비는 높은 비용과 낮은 다양성을 가져옵니다.

다양한 생산 요구 사항을 충족하기 위해 공장에서는 다양한 공작물에 대한 전용 설비를 맞춤화해야 하며, 이는 높은 조달 비용, 대규모 창고 점유 및 낮은 재사용률을 초래합니다. 맞춤형 설비는 반복적인 신제품 주문에 신속하게 적응할 수 없어 유연한 생산에 심각한 병목 현상이 발생합니다.

1.4 수동 경험에 대한 높은 의존도는 표준화를 방해합니다.

기존의 위치 지정 및 도구 설정은 전적으로 작업자의 숙련도에 달려 있습니다. 신입사원 교육 주기는 길며 교대 근무 중에 제품 크기와 품질이 크게 변동됩니다. 생산 안정성은 수석 기술자에게 밀접하게 묶여 있어 표준화되고 복제 가능한 대량 생산이 불가능합니다.

2. 제로포인트 퀵체인지 워크홀딩: 표준화된 5축 가공 솔루션

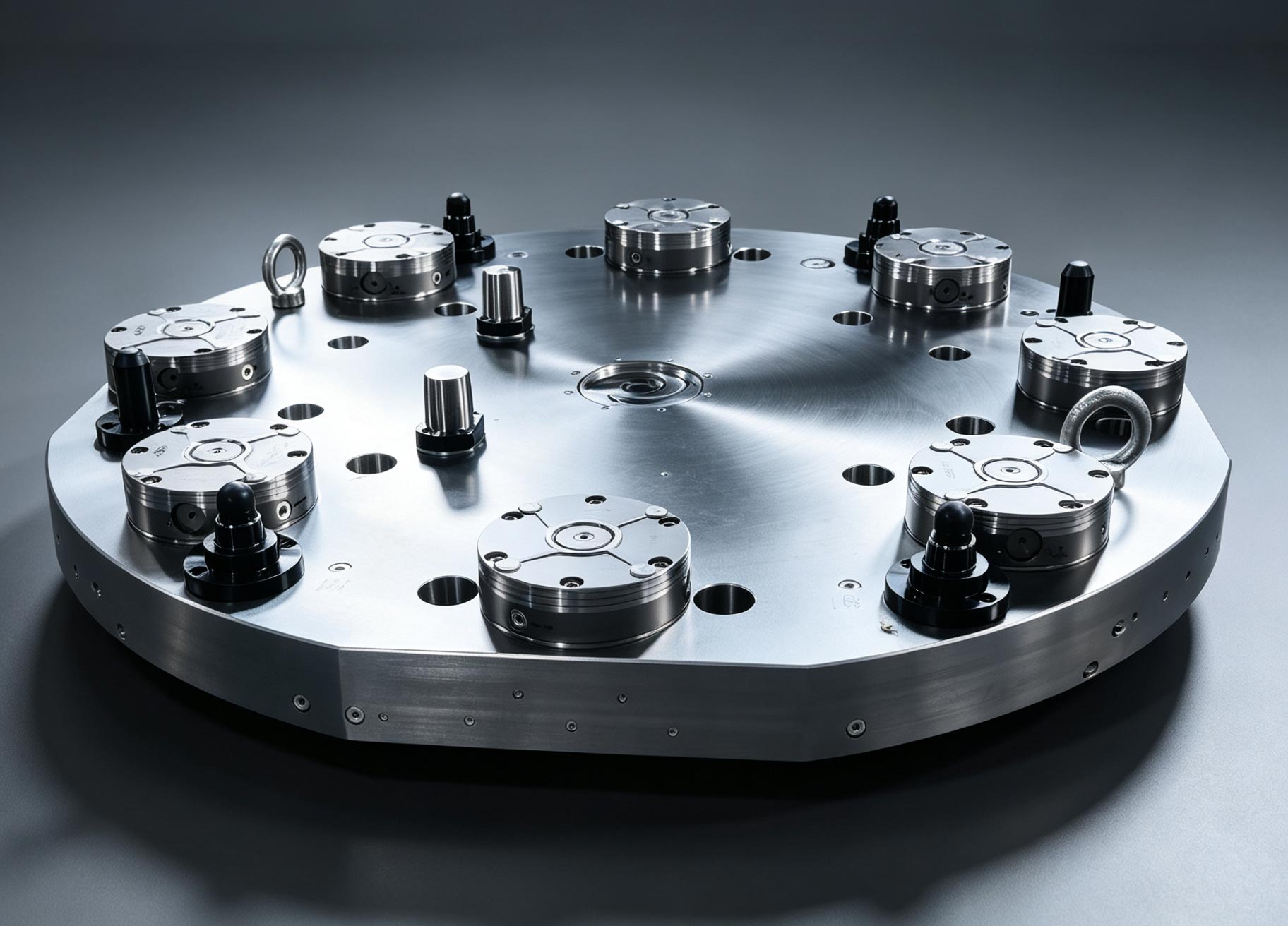

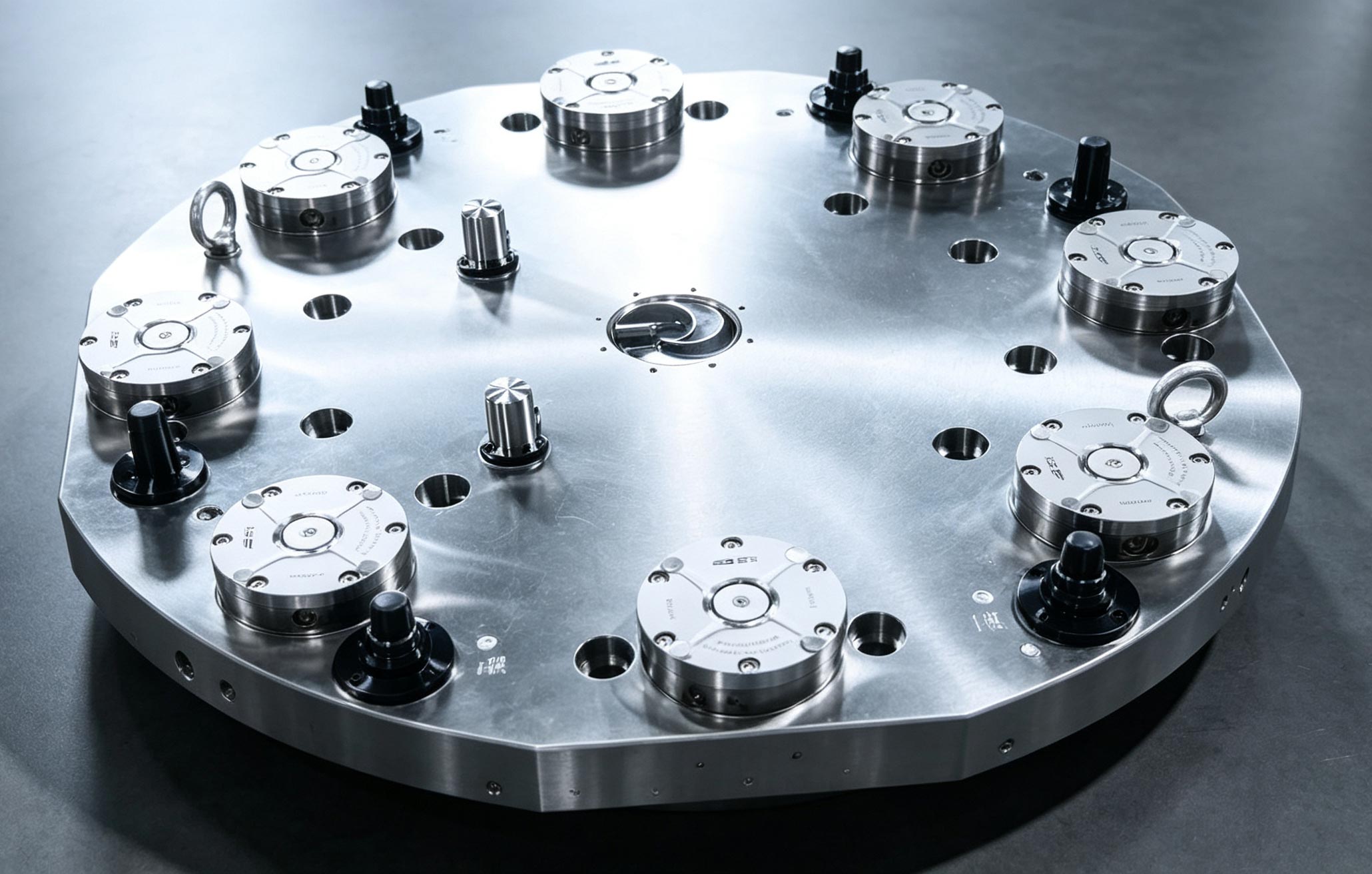

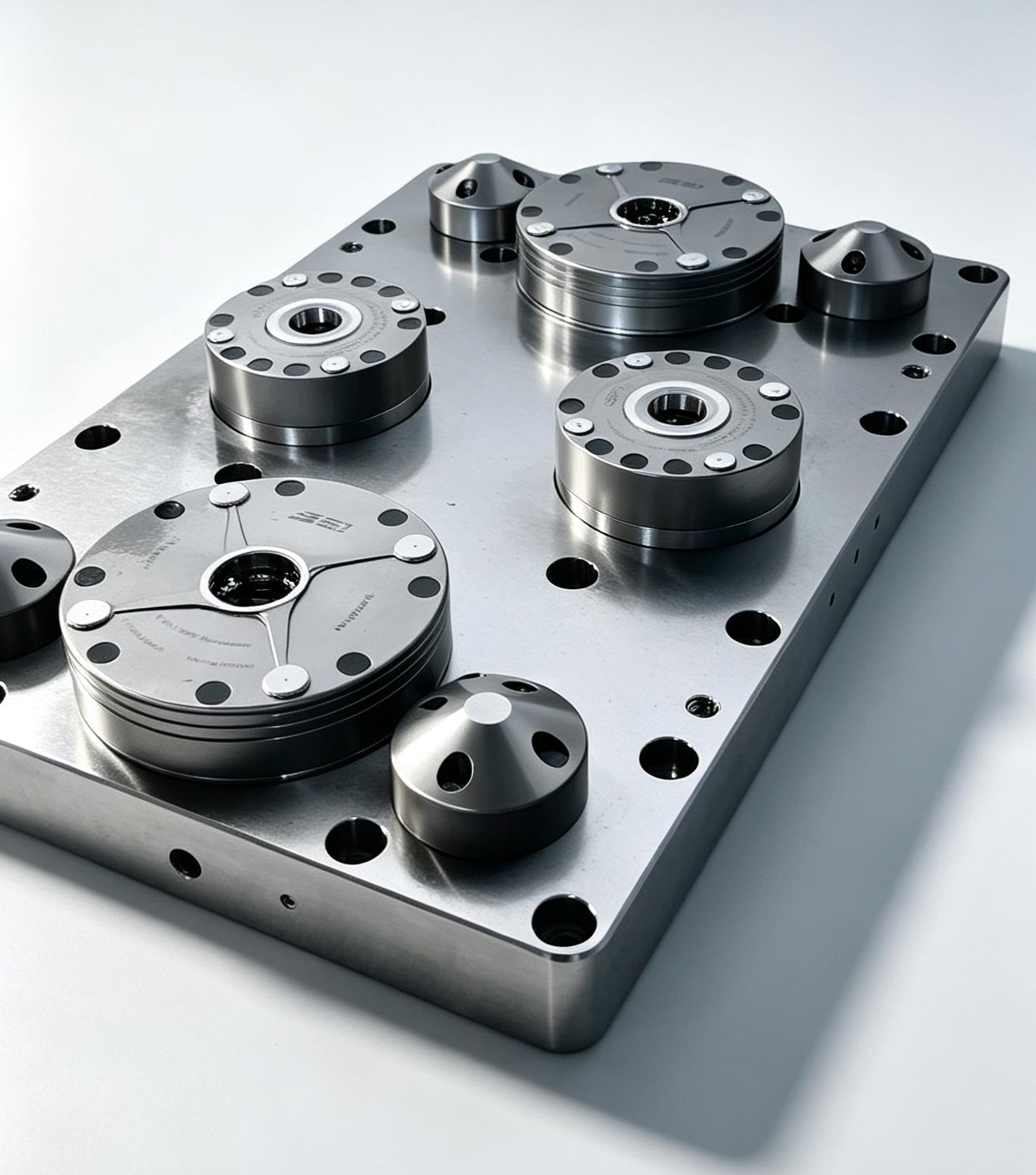

는 영점 퀵 체인지 시스템 표준화된 기술 아키텍처를 채택합니다. 베이스 플레이트 찾기 그리고 high-precision 풀 스터드 , 통일되고 고정된 프로세스 구축 데이텀 . 공작물, 고정 장치 및 장치의 통합 오프라인 사전 조정을 실현합니다. 팔레트 , 어려운 공구 설정, 느린 전환, 혼란스러운 위치 지정 및 불안정한 정밀도와 같은 업계 문제점을 근본적으로 해결하고 현대 5축 작업장의 고정밀, 고효율 및 유연한 생산 특성을 완벽하게 일치시킵니다.

2.1 2단계 빠른 전환, 기계 OEE 대폭 개선

는 system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent 오프라인 사전 설정 스테이션 . 미리 조정한 후 팔레트 위치 지정 및 잠금은 반복적인 가장자리 찾기, 좌표 보정 및 매개변수 보상 없이 3~5초 내에 완료될 수 있습니다.

금형, 신에너지 및 항공우주 산업의 고주파 전환 시나리오의 경우 이 솔루션은 단일 배치 디버깅 시간을 2~4시간에서 10분 이내로 줄여줍니다. 전반적인 기계 활용도 그리고 OEE 5축 장비의 비중이 25~35% 안정적으로 증가합니다. 기계 내 절단 및 오프라인 사전 조정의 병렬 모드는 스핀들 공회전을 제거하고 지속적이고 효율적인 생산을 실현합니다.

2.2 통합된 전체 프로세스 데이텀, 누적 가공 오류 제거

는 영점 퀵 체인지 워크홀딩 시스템 통일하다 설계 데이텀 , 클램핑 데이텀 그리고 검사 기준 . 표준 팔레트를 사용하는 공작물은 서로 원활하게 이동할 수 있습니다. 5축 가공 centers , 수평 머시닝 센터 , 방전 가공(EDM) 장비와 CMM 전체 공정에서 위치 편차가 전혀 없는 장치입니다.

에서 B/C축 연계절단 틸팅 로터리 5축 기계의 정밀 테이퍼 위치 결정 구조는 다방향 절단 충격에 강하고 진동 변위를 방지합니다. 장착 부동 지원 영점 모듈 , 얇은 벽의 클램핑 변형을 효과적으로 억제합니다. 티타늄 및 알루미늄 합금 부품 .

실제 작업장 검증에 따르면 종합 폐기율이 70% 이상 감소하고 배치 적격률이 98% 이상으로 유지되는 것으로 나타났습니다. 금형 제조의 경우 영점 기판을 공유하여 코어 인서트 , 충치 그리고 슬라이드 원클램프 지원 5면 가공 , 반복되는 클램핑 오류를 제거하고 균일한 금형 피팅 간격을 보장하며 후처리 연마 및 재작업 작업량을 크게 줄입니다.

2.3 모듈식 유니버설 디자인, 고정 장치 비용 절감 및 유연한 생산 지원

는 standardized grid structure of 영점 퀵 체인지 시스템s 와 호환성이 높다 벤치 바이스 , 사인 마그네틱 척 그리고 various custom tooling accessories. A single set of 베이스 플레이트 찾기 수십 가지 공작물 사양에 적응할 수 있으므로 신제품에 대한 전용 고정 장치를 반복적으로 맞춤화하지 않아도 됩니다.

등의 보조 액세서리 라이저 블록 그리고 앵글 플레이트 효과적으로 도구 간섭을 방지하고 처리 요구 사항을 충족합니다. 깊은 캐비티 금형 , 특수 형상 부품 및 미니어처 3C 정밀 부품s . 고장력 유압식 영점 측정기 무거운 의무에 적합하다 풍력 및 선박 부품 , 매우 높은 클램핑 강성과 효율적인 전환의 균형을 유지합니다.

이 모듈식 설계는 공장 설비 조달 및 재고 비용을 30% 이상 절감하여 다양한 주문의 혼합 흐름 유연한 생산에 완벽하게 적응합니다.

2.4 생산 프로세스 표준화, 수동 경험 의존도 감소

는 system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

내장 데이텀 air-blow cleaning 그리고 기밀검사 기능은 포지셔닝 표면의 철 잔해와 부적격 클램핑 상태를 자동으로 식별하여 효과적으로 방지합니다. 대량 스크랩 인간의 부주의로 인해 발생합니다. 직원 순환 및 교대 근무로 인한 품질 변동을 완전히 해결하여 표준화되고 복제 가능하며 안정적인 5축 처리 워크플로를 실현합니다.

2.5 예약 자동화 인터페이스, 무인 지능형 생산 강화

기존 고정 장치 구조는 자동화된 로딩 및 언로딩 장비와 일치할 수 없으므로 5축 작업장의 지능적인 업그레이드에 주요 장애물이 됩니다. 표준화된 풀 스터드 영점 시스템의 인터페이스는 완벽하게 적응합니다. 로봇 그리퍼 , 자동 재료 라이브러리 및 전송 트랙을 통해 완전 자동 팔레트 전환을 실현합니다.

사전 조정된 여러 팔레트는 밤새 순환하여 자재를 공급할 수 있습니다. 무인 교대 , 5축 기계의 무중단 가공을 지원하고 야간 교대 생산 능력을 극대화합니다. 한편, 클램핑 상태 신호는 실시간 모니터링을 위해 장비 제어 시스템에 연결될 수 있어 공장이 단일 기계 처리에서 다음으로 업그레이드할 수 있는 견고한 하드웨어 기반을 제공합니다. 유연한 제조 시스템(FMS) .

3. 에서dustry Application & On-Site Implementation Benefits

3.1 정밀금형제조

널리 적용 가능 사출 금형 , 스탬핑 금형 그리고 다이캐스트 금형 5축 마무리 및 코너 청소용. 금형 교체 주기가 4시간에서 15분으로 단축됩니다. 통합 멀티 캐비티 데이텀 포지셔닝은 금형 매칭 정확도를 최적화하고 납품 주기를 단축하며 금형 서비스 수명을 연장합니다.

3.2 항공우주 정밀 가공

다음과 같은 고정밀 얇은 벽 부품에 이상적입니다. 티타늄 구조 부품 , 터빈 블레이드 그리고 위성 브래킷 . 클램핑 변형을 효과적으로 제어하고, 프로세스 간 전송 시 데이텀 편차가 0이 되도록 보장하며, 안정적으로 충족됩니다. 미크론 수준의 정밀도 표준을 준수하고 고가 부품의 폐기 손실을 줄입니다.

3.3 신에너지 자동차 부품

혼합 생산에 적합 배터리 트레이 , 모터 하우징 그리고 기어박스 케이싱 . 이는 다양한 모델 공작물의 신속한 전환을 지원하고 단일 라인 생산 능력을 두 배로 늘리며 신에너지 차량의 빠른 반복 및 소규모 배치 다중 배치 생산 특성과 일치합니다.

3.4 3C 및 마이크로 정밀 부품

콤팩트 미니 영점 단위 다음과 같은 작은 공작물에 적응 AR 액세서리 그리고 통신 구멍 . 이는 도구 간섭을 방지하고 매우 일관된 배치 치수 정확도를 보장하며 전반적인 제품 검증 비율을 향상시킵니다.

3.5 일반 기계 및 자동화 장비

처리에 적합 감속기 부품 , 유압 밸브 본체 및 자동화 툴링. 한 세트의 영점 장비는 여러 제품 사양을 포괄하고 고정 장치 재고 잔고를 줄이며 주문 배송 효율성을 크게 향상시킵니다.

4. 결론

는 core competition of modern 5축 가공 더 이상 공작기계 하드웨어 성능에만 의존하지 않습니다. 대부분의 공장에서 이익 병목 현상을 해결하는 열쇠는 비효율적인 클램핑 및 위치 지정 링크를 제거하고 고정밀, 유연하고 자동화된 표준 고정 시스템 세트를 구축하는 것입니다.

5축 지능형 처리를 위한 핵심 지원 솔루션으로 영점 퀵 체인지 워크홀딩 시스템 기업이 다음 네 가지 측면에서 포괄적인 업그레이드를 달성할 수 있도록 지원합니다.

• 효율성 업그레이드 : 잘못된 설정 및 도구 설정 시간을 없애고 대폭 개선 기계 활용도 그리고 OEE;
• 품질 안정화 : 전과정 통합 데이텀 벤치마크, 누적 오류 제거, 배치 처리 수율 안정화
• 비용 절감 : 고정물 조달 비용, 공작물 스크랩 손실 및 수동 교육 비용을 절감합니다.
• 에서telligent Empowerment : 표준화 및 무인 생산을 실현하고 후속 FMS 지능형 생산 라인 업그레이드를 위한 예비 인터페이스를 구현합니다.

에서 the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
