팔각형 테이퍼 제로 포인트 클램핑 시스템 | CNC 선반 유연한 가공 업그레이드 및 국내 워크홀딩 솔루션

소개

다품종 및 소량 배치 혼합 생산은 현대 기계 산업의 주류 작업 모드가 되었습니다. CNC 수평 선반 및 턴밀 센터는 일반적으로 지루한 고정 장치 교체, 시간이 많이 걸리는 수동 정렬, 불안정한 클램핑 정밀도, 작업 절차 전반에 걸쳐 일관되지 않은 벤치마크 참조, 자동화된 생산 라인과의 낮은 호환성 등 일반적인 작업 흐름 제한에 직면합니다.
기존의 척 클램핑 솔루션은 단일 고정구 교체에 20~40분이 소요되어 기계 런타임 효율성이 부족했습니다. 벽이 얇고 정밀한 공작물은 클램핑 변형과 치수 일관성 저하로 인해 안정적인 자동화 대량 생산과 무인 소등 가공이 제한되는 경우가 많습니다.
이러한 일반적인 산업 병목 현상을 해결하기 위해 SET는 수평 선반 가공을 위한 전용 팔각형 테이퍼 영점 클램핑 시스템을 독립적으로 개발했습니다. 양면 팔각형 구속 위치 지정, 범용 모듈식 인터페이스, 지능형 감지 및 자동 청소 기능은 물론 고강도 고하중 구조를 특징으로 하는 이 시스템은 표준화되고 고정밀이며 신속하게 변경되는 유연한 워크홀딩 솔루션을 제공합니다. 이는 자동차, 항공우주, 정밀 기계 및 기타 높은 표준 가공 시나리오에 널리 적용할 수 있는 수입 고급 고정 장치에 대한 신뢰할 수 있는 국내 대안 역할을 합니다.

CNC Lathe Flexible Machining Upgrade

1. 기존 수평 선반 클램핑의 핵심 한계

기존의 수동식, 유압식 및 공압식 분할 고정구에는 통일된 벤치마크 표준과 빠른 변경 구조가 부족하여 유연한 혼합 생산에 대한 적응성이 약합니다. 다섯 가지 일반적인 처리 문제는 다음과 같이 요약됩니다.
낮은 전환 효율성 및 불충분한 기계 활용도
전통적인 고정 장치 교체에는 반복적인 분해, 수동 다이얼 표시기 정렬 및 도구 재설정이 포함됩니다. 각 전환 프로세스는 20~40분 정도 소요되며, 빈번한 모델 전환 시 효과적인 절삭 시간을 차지합니다. 대부분의 가공 작업장은 기존 클램핑 모드에서 기계 가동률을 60% 미만으로 유지합니다.
높은 수동 의존성과 불안정한 배치 정밀도
클램핑 및 포지셔닝 품질은 수동 보정에 크게 의존하므로 필연적으로 인적 오류가 발생합니다. 벽이 얇은 샤프트 부품과 정밀 디스크 부품은 클램핑 변형이 발생하기 쉽기 때문에 배치 치수가 분산되고 불량률이 상대적으로 높습니다.
절차 전반에 걸쳐 참조 오프셋 및 누적 오류
공작물은 다중 스테이션 전송 중에 반복적인 클램핑 및 위치 지정이 필요합니다. 지속적인 벤치마크 편차로 인해 중첩된 가공 오류가 발생하여 지속적인 고정밀 가공에 대한 정밀도 요구 사항을 충족하지 못합니다.
자동 업그레이드를 제한하는 비범용 인터페이스
기존 고정 장치는 통합된 청소 및 좌석 감지 기능 없이 비표준 도킹 구조를 채택하므로 로봇 로딩 및 언로딩 시스템을 일치시키기 어렵고 무인 지능형 생산의 실현을 방해합니다.
고하중 가공에 부족한 클램핑 강성
기존의 고정 장치는 전단 저항이 제한된 단순한 구속 구조를 특징으로 합니다. 무거운 스톡을 제거하는 동안 공작물이 진동하고 약간 변위되기 쉽기 때문에 전반적인 가공 안정성이 저하됩니다.

2. 시스템 구조 및 작동원리

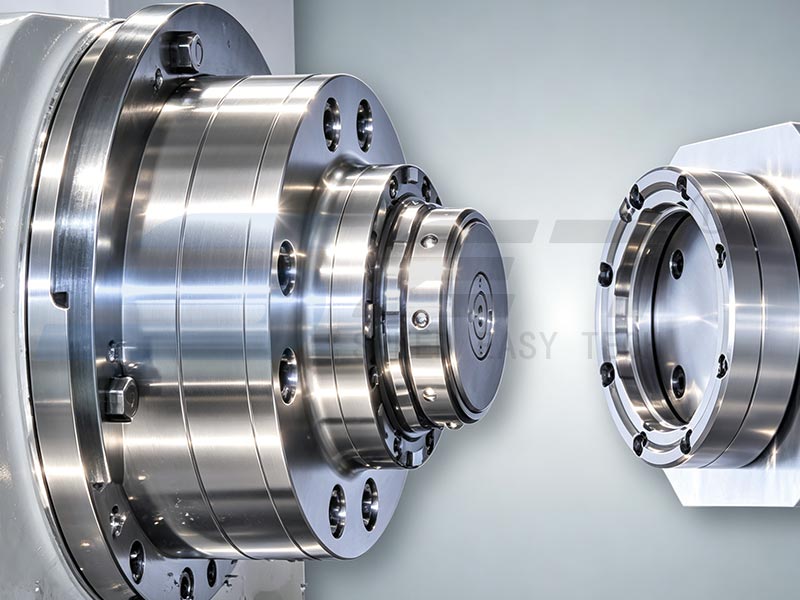

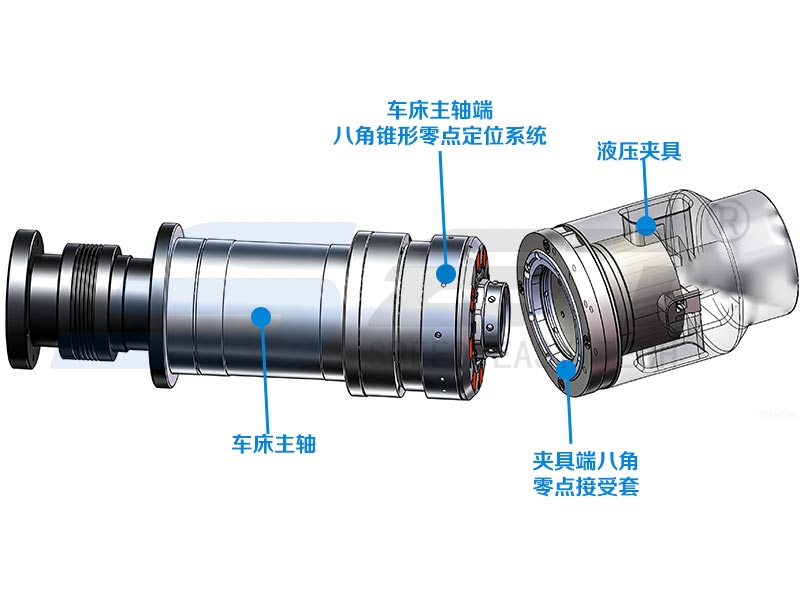

8~10인치 수평 선반 척에 맞게 맞춤화된 SET 팔각형 테이퍼 영점 클램핑 시스템은 스핀들 끝 클램핑 액추에이터와 고정 장치 끝 수용 슬리브로 구성되며 유압, 수동 및 공압 표준 척 고정 장치와 호환됩니다.
클램핑 액츄에이터는 기계 스핀들에 고정되어 있고 리시버 슬리브는 고정 장치 끝면에 통합되어 있습니다. 선반 스핀들 드로우바에 의해 구동되는 이 시스템은 수동 조정 없이 자동 고정 장치 열기, 닫기 및 정밀 클램핑을 실현하여 다양한 고정 장치 유형의 신속한 교환을 지원합니다.
코어 유닛은 팔각형 테이퍼 셀프 센터링 양면 구속 구조를 채택합니다. 다중 표면 피팅 제한 설계는 전단 저항을 향상시키고 위치 강성 및 작동 안정성을 크게 향상시킵니다. 풀 스터드 직경과 피스톤 힘 전달 구조를 최적화하여 내부 잠금 강철 볼이 균일하고 안정적인 클램핑력을 출력하여 고정밀 및 견고한 위치 결정 성능을 보장합니다.
스루홀 인덱스 풀 스터드가 장착된 이 시스템은 척 내부에 내장된 길고 매우 높은 작업물의 설치를 지원합니다. 특수 형상 부품의 불안정한 클램핑 문제를 효과적으로 해결하고 이동 거리가 크고 강성이 높은 가공 요구 사항에 적응합니다.

3. 핵심 기술 장점

3.1 미크론 수준의 위치 정확도와 뛰어난 강성 및 안정성

팔각형 테이퍼 셀프 센터링과 다중 지점 강철 볼 잠금 이중 제약 조건을 결합한 이 시스템은 0.005mm 이내의 안정적인 반복 포지셔닝 정확도를 제공하여 수동 정렬 오류와 반복 클램핑 절차에서 누적된 편차를 제거합니다.
양면 구속구조로 강력한 전단저항을 제공하여 중절삭시 진동이나 변위 없이 안정적인 체결상태를 유지합니다. 항공우주 얇은 벽 부품, 정밀 샤프트 부품 및 무거운 단조품을 포함한 고정밀 및 고부하 가공 시나리오에 완벽하게 적응합니다.

CNC Lathe Flexible Machining Upgrade

3.2 분 단위 퀵 체인지를 위한 범용 표준 인터페이스

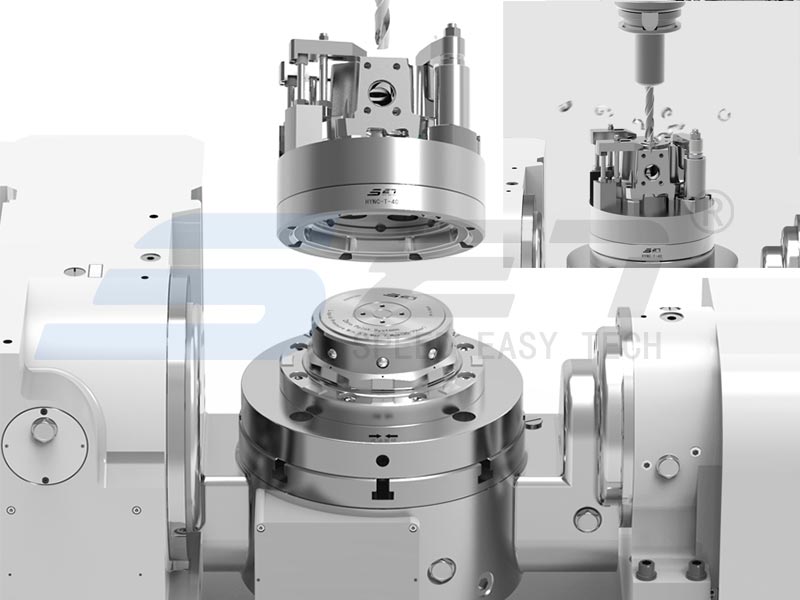

통합된 범용 고정 장치 인터페이스는 전체 시리즈 수평 선반 척 고정 장치와 호환됩니다. 신속한 고정 장치 전환을 위해 공작 기계를 수정할 필요가 없습니다. 이 시스템은 오프라인 사전 설정을 지원하므로 공작 기계에 대한 간단한 도킹 및 잠금만 필요합니다.
단일 고정 장치 교체 시간이 1~3분으로 단축되어 기계 유휴 시간이 효과적으로 줄어들고 다양한 혼합 배치 제조를 위한 생산 유연성이 크게 향상됩니다.

3.3 무인 생산을 위한 지능형 감지 및 공기 분사 청소

내장된 기밀 감지 센서는 고정구 피팅 및 잠금 상태를 실시간으로 모니터링하여 불완전한 클램핑 및 느슨한 클램핑 위험을 효과적으로 방지합니다. 일체형 에어 블로우 클리닝 구조로 위치 결정 표면의 철분과 먼지를 자동으로 제거하여 잔류 오염 물질로 인한 정밀도 편차를 방지합니다.
이 시스템은 24시간 연속 무인 가공과 자동 로딩 및 언로딩 장비를 통한 원활한 도킹을 지원하여 지능형 소등 작업장을 위한 견고한 기반을 마련합니다.

3.4 장기간 고강도 생산을 위한 강화된 고강도 구조

중금속 절단 환경에 맞게 특별히 최적화된 핵심 힘 지지 부품은 향상된 내충격성과 피로 저항성을 갖도록 구조적으로 업그레이드되었습니다. 이 시스템은 수백만 번의 안정적인 잠금 주기를 지원하여 장기간 고부하 연속 생산 중에 안정적인 구조 성능과 일관된 정밀도를 유지합니다.

3.5 프로세스 간 유연한 전송을 위한 통합 벤치마크 시스템

이 시스템은 가공, 교정 및 검사 벤치마크를 통합 표준으로 통합합니다. 공작물은 위치 지정을 반복하지 않고도 다양한 장비와 작업 절차를 순환할 수 있으므로 누적된 처리 오류가 제거됩니다.
벽이 얇은 공작물 클램핑 변형을 효과적으로 제어하고 일관된 배치 치수 정확성을 보장하여 고립된 단일 공정 생산 장벽을 깨고 유연한 조립 라인 생산 레이아웃에 적응합니다.

CNC Lathe Flexible Machining Upgrade

4. 정량화 가능한 현장 신청 혜택

실제 작업장 적용 데이터는 SET 팔각형 테이퍼 영점 클램핑 시스템을 채택한 후 포괄적인 생산 최적화를 검증합니다.
전환 효율성 및 기계 활용도 향상
수동 정렬 및 공구 설정 절차가 제거되어 비절삭 보조 시간이 90% 이상 단축됩니다. 평균 기계 가동률은 85% 이상으로 상승하고 전체 작업장 생산 능력은 30%에서 55%로 증가했습니다.
안정적인 가공 정밀도 및 불량률 감소
미크론 수준의 반복 위치 지정은 수동 오류를 방지하고 클램핑 변형 제어를 최적화합니다. 배치 공작물 치수 일관성이 크게 향상되어 작업장 불량률이 50% 이상 감소합니다.
자동화 호환성으로 소등 제조 지원
표준화된 인터페이스는 로봇 암 및 AGV 자동 핸들링 시스템과 일치하여 고정 장치 전환, 공작물 클램핑 및 연속 가공의 전체 프로세스 자동화를 실현합니다. 수작업 투자가 40% 이상 감소하여 안정적인 24시간 무인 터닝 생산을 지원합니다.
비용 효율적인 국내 대안으로 장기 생산 지출 최적화
이 시스템은 조달 비용이 낮고 배송 주기가 짧으며 판매 후 유지 관리가 편리하다는 점에서 고급 수입 기구를 실질적으로 대체하는 역할을 합니다. 모듈식 구성 요소는 긴 서비스 수명을 제공하여 평균 운영 비용을 효과적으로 줄이고 프로젝트 반환 주기를 단축합니다.

5. 전체 시나리오 애플리케이션 호환성

호환 장비

8~10인치 척 CNC 수평 선반, 4축 수평 선반, 턴밀 복합 센터 및 견고한 수평 선반에 적합합니다. 이는 새로운 장비에 대한 사전 설치와 광범위한 베드 수정 없이 기존 공작 기계의 기술 개조를 지원합니다.

호환 가능한 공작물 및 생산 모드

샤프트 부품, 디스크 부품, 항공우주 박벽 구조 부품, 기어박스 하우징 및 모터 스핀들을 포함한 다양한 정밀 회전 부품에 적용 가능합니다. 맞춤형 단일품 가공, 중소 규모 혼합 배치 생산, 표준화된 대량 제조 시나리오를 다룹니다.

6. 결론 및 업계 전망

수평 선반 유연한 제조 업그레이드의 핵심은 공작물 클램핑 벤치마크의 표준화되고 정밀한 재구성에 있습니다. SET 팔각형 테이퍼 제로 포인트 클램핑 시스템은 팔각형 양면 구속 포지셔닝, 범용 퀵 체인지 인터페이스, 지능형 적응 기능 및 고부하 고강성 구조라는 네 가지 핵심 장점을 통해 느린 전환, 불안정한 정밀도, 불충분한 클램핑 강성 및 열악한 자동화 적응성을 포함한 일반적인 산업 문제를 해결하여 고급 수입 치구에 대한 안정적인 국내 대체를 달성합니다.
다품종 및 단납기 제조라는 산업 추세에 맞서 표준화된 영점 퀵 체인지 고정 장치는 현대 수평 선반 생산 라인을 위한 필수 지원 장비가 되었습니다. 이 솔루션은 가공 기업이 변동하는 주문 수요에 유연하게 대응하고 작업장 자동화 및 디지털화 수준을 개선하며 정밀 지능형 제조에서 안정적이고 장기적인 경쟁 우위를 구축하는 데 도움이 됩니다.
선반 고정 장치 업그레이드 요구 사항이 있는 기업은 특정 장비 모델, 공작물 사양 및 생산 모드에 맞는 맞춤형 영점 워크홀딩 솔루션을 위해 SET 기술 팀에 문의할 수 있습니다.
