대형 금형 수평 보링 밀을 위한 제로 포인트 퀵 체인지 워크홀딩 솔루션

소개

수평 보링밀은 대형 금형 제조 산업에서 심공 보링 및 정밀 캐비티 가공을 위한 필수 가공 장비입니다. 그럼에도 불구하고 대부분의 금형 공장은 시간이 많이 걸리는 공작물 설정, 일관되지 않은 수동 정렬 정확도, 비효율적인 배치 전환, 크고 무거운 금형 부품의 불안정한 위치 지정 등 기존 클램핑 방법으로 인해 일관된 처리 제한에 직면해 있습니다.
Suzhou SET Industrial Equipment System Co., Ltd.(SET)는 산업용 영점 위치 확인 시스템의 R&D 및 제조를 전문으로 합니다. 무거운 금형 보링 가공의 일반적인 문제점을 해결하기 위해 SET는 수평 보링 밀을 위한 전용 영점 퀵 체인지 워크홀딩 솔루션을 개발했습니다. 미크론 수준의 반복 위치 정확도와 견고한 중하중 잠금 구조를 갖춘 이 시스템은 중형 금형 가공의 안정성과 효율성을 효과적으로 향상시켜 금형 제조업체가 유연하고 높은 수율의 생산 작업 흐름을 달성하도록 돕습니다.

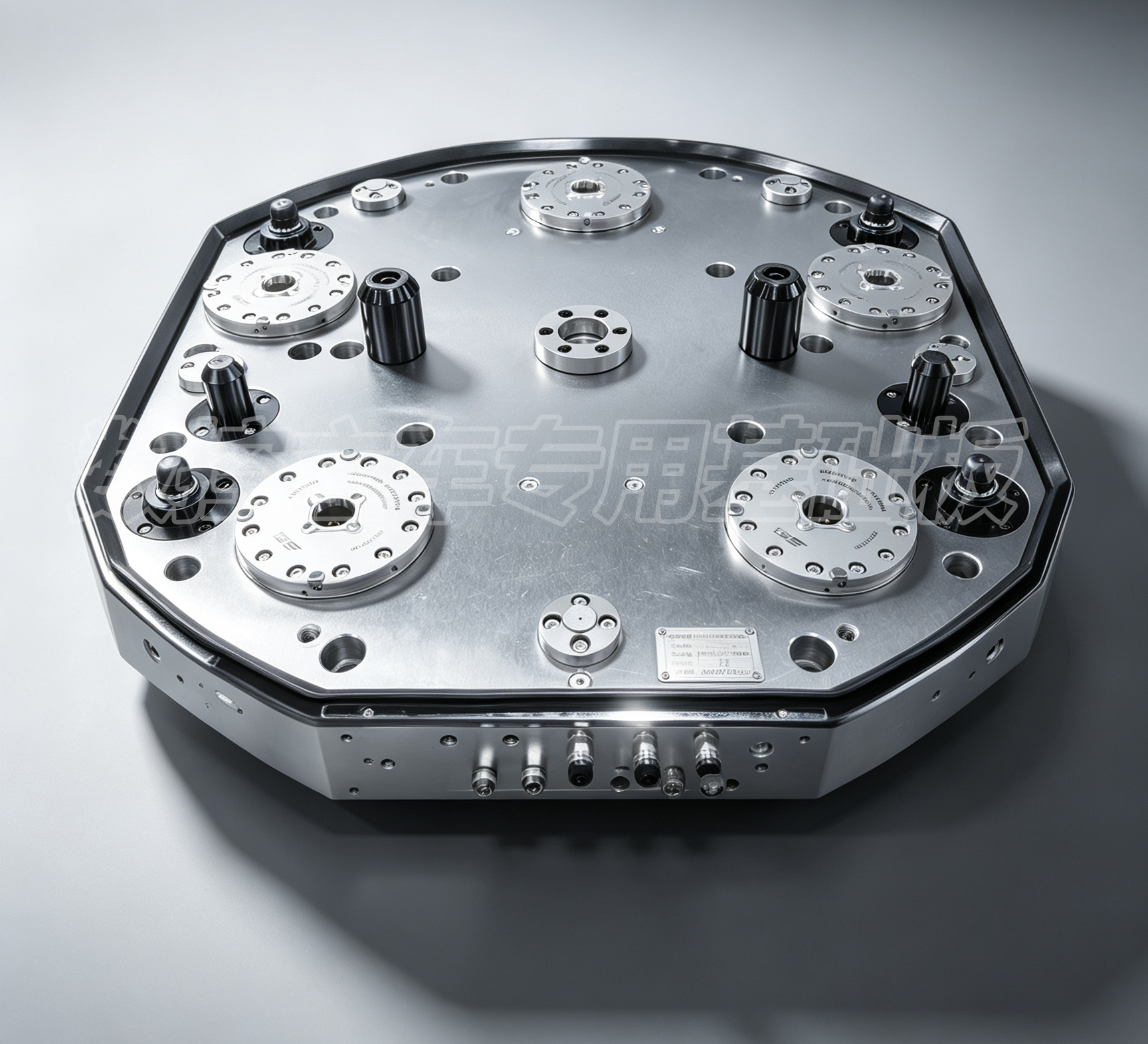

zero point positioning system

1. 업계 과제: 중형 수평 보링 가공의 주요 제한 사항

자동차 패널 금형, 대형 사출 금형, 다이캐스팅 금형을 포함한 대형 금형은 대형 치수, 중량, 엄격한 정밀도 요구 사항 및 다품종 소량 생산 특성을 특징으로 합니다. 기존의 클램핑 및 위치 지정 방법은 수평 보링 작업에 여러 가지 가공 제한을 초래합니다.
낮은 클램핑 효율성 : 작업자는 공작물 교체 중 다이얼 표시기 정렬 및 압력판 조정에 일반적으로 2~3시간을 소비합니다. 연장된 기계 유휴 시간은 전반적인 장비 효율성을 크게 감소시키며 대부분의 작업장에서는 기계 활용도를 50% 미만으로 유지합니다.
불안정한 위치 반복성 : 수동 정렬 결과는 작업자 경험에 따라 달라지며 종종 0.02mm 이상의 위치 편차가 발생합니다. 이러한 불일치로 인해 깊은 홀 보링 동축성과 캐비티 위치 정확도에서 공차를 벗어나는 문제가 쉽게 발생하고 불량률과 재작업 비율이 높아집니다.
중절삭 시 공작물 진동 및 변위 : 기존의 압력판 클램핑 방식은 분산된 유지력을 제공합니다. 대량 연삭 중에 대형 금형 가공물은 진동하거나 약간 이동하는 경향이 있어 표면 조도 품질이 저하되고 공구 마모가 가속화됩니다.
생산 유연성이 낮음 : 다양한 금형 유형 간 전환에는 고정 장치 재조정 및 벤치마크 재보정이 필요한 경우가 많습니다. 기존의 작업흐름은 다양한 종류와 소규모 배치 금형 주문에 대한 빠른 납품 요구에 완벽하게 적응할 수 없습니다.

2. 솔루션 장점: SET 영점 위치 결정 시스템의 기술적 특징

SET 영점 클램핑 시스템은 대형 CNC 공작 기계용으로 개발된 고정밀 모듈형 퀵 체인지 워크홀딩 솔루션입니다. 주류 모델 LQNCZ-20-K는 중하중 절단 환경에 구조적으로 최적화되었으며, 정밀한 위치 지정, 견고한 잠금, 작동 감지 및 완전한 오염 방지 보호 기능을 통합하여 수평 보링 밀 가공 조건에 완벽하게 일치합니다.

2.1 미크론 수준의 반복 위치 지정으로 수동 벤치마크 오류 제거

원추형 셀프 센터링 및 3방향 스틸 볼 잠금 구조를 채택한 SET 영점 시스템은 0.005mm 이내의 안정적인 반복 위치 정확도를 제공하여 수동 다이얼 정렬로 인한 오류를 효과적으로 최소화합니다.
고정 장치나 공작물이 처음으로 보정되면 반복 정렬 없이 팔레트가 공작 기계와 오프라인 사전 설정 스테이션 사이를 자유롭게 순환할 수 있습니다. 통합 포지셔닝 벤치마크는 다중 프로세스 및 기계 간 생산 절차 전반에 걸쳐 일관된 치수 정확도를 보장합니다.

2.2 안정적인 대형 금형 가공을 위한 고하중 Rigid Locking

각 LQNCZ-20-K 제로 포인트 로케이터는 보조 압력 부스팅 지원과 함께 17kN 표준 클램핑력을 제공합니다. 구조적 설계로 중절삭 조건에서 레이디얼 클리어런스를 제거하여 가공 진동 및 절삭 충격에 강한 저항력을 제공합니다.
모든 포지셔닝 장치는 완전히 밀폐된 하우징과 완전한 밀봉 구조를 갖추고 있어 철 조각, 절삭유 및 작업장 오염 물질을 효과적으로 격리합니다. 이 시스템은 가혹한 습식 가공 환경에서 수백만 번의 작업 주기를 통해 안정적인 성능을 유지합니다.

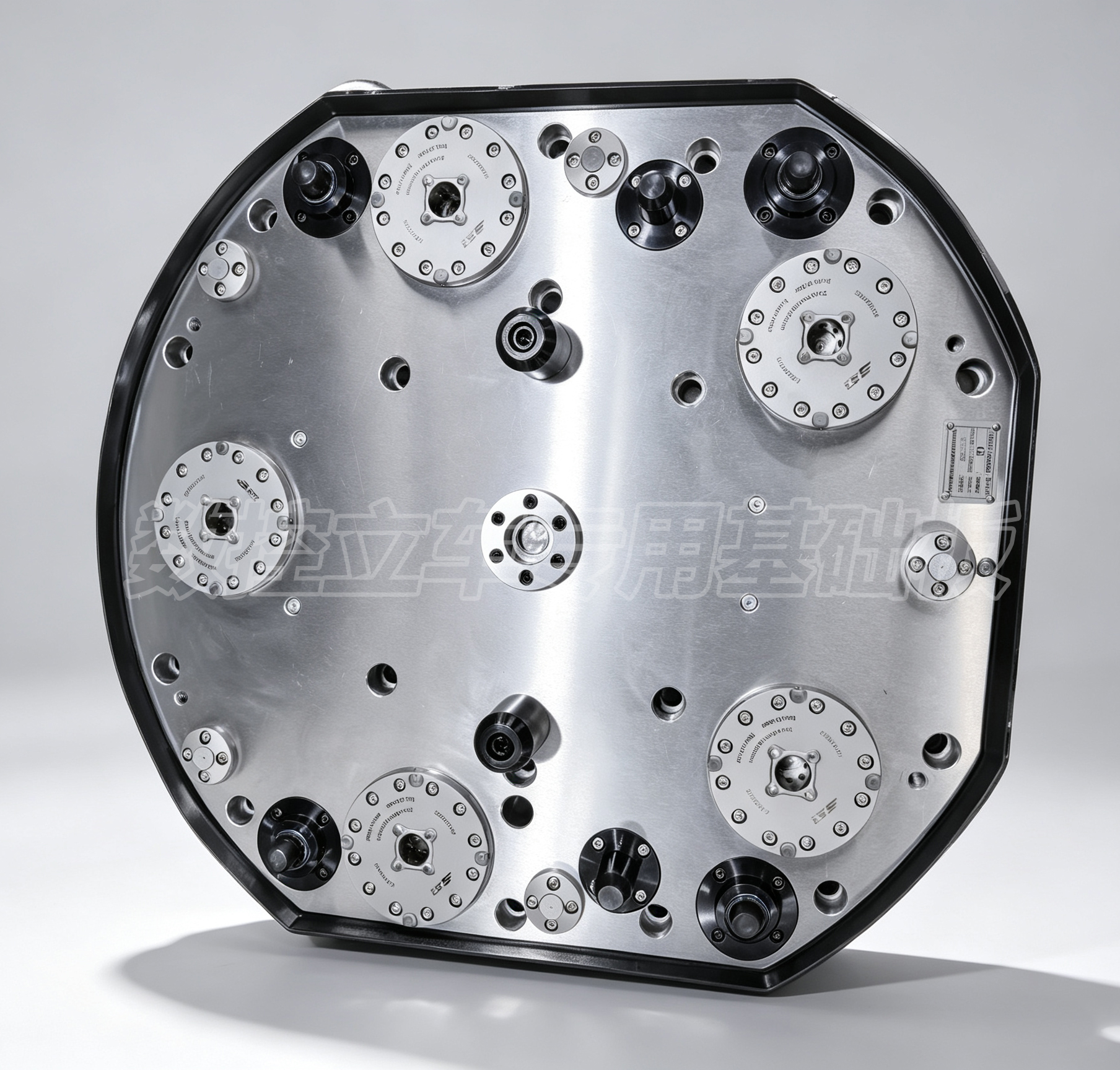

zero point positioning system

2.3 2단계 퀵 체인지로 설정 효율성 대폭 향상

SET 영점 팔레트 및 T 슬롯 베이스 플레이트와 일치하는 이 솔루션은 완전한 오프라인 공작물 사전 설정 및 기계 외부 클램핑을 지원합니다. 고정 장치 교체 및 공작물 조정 중에 공작 기계가 더 이상 유휴 상태로 유지되지 않습니다.
공작물 전환 시간은 기존의 수동 클램핑 2시간에서 영점 팔레트 교체 10초 미만으로 단축되었습니다. 현장 적용 데이터에 따르면 클램핑 시간이 약 90% 감소하고 기계 가동률이 90% 이상 향상되었습니다.

2.4 지능형 감지 및 자동 청소로 운영 위험 감소

각 영점 탐지기에는 클램핑 상태 감지 및 기밀 모니터링 모듈이 장착되어 있습니다. 시스템은 팔레트 장착이 불완전한 경우 경고 신호를 트리거하여 잔여 칩이나 이물질로 인한 위치 결정 실패를 효과적으로 방지합니다.
내장된 중앙 공기 송풍 구조는 팔레트 설치 전에 위치 지정 접촉 표면을 자동으로 청소하여 연속 배치 가공 주기 동안 안정적이고 일관된 정밀도를 보장합니다.

3. 수평 보링 밀을 위한 모듈형 솔루션 구성

SET는 무거운 금형의 수평 보링 가공에 맞춰진 완전한 모듈형 영점 워크홀딩 시스템을 제공합니다. 전체 구성 요소 세트는 시중에서 판매되는 대부분의 주류 CNC 수평 보링 기계 및 수평 머시닝 센터와 호환됩니다.

3.1 핵심 구성 요소 구성

SET 영점 베이스 플레이트 : 고정밀 평탄도를 갖춘 기계 T 슬롯 작업대에 맞게 맞춤화되어 통합 포지셔닝 벤치마크 캐리어 역할을 합니다.
SET LQNCZ-20-K 제로 포인트 로케이터 : 공기 분사 세척 및 신호 감지 인터페이스가 통합된 완전 밀봉된 고하중 포지셔닝 장치입니다.
SET 영점 팔레트 : 빠르고 정확한 도킹을 위해 사전 장착된 포지셔닝 풀 스터드가 있는 무거운 금형 설치를 위한 강화 구조 팔레트입니다.
SET 포지셔닝 풀 스터드 : 제로 포인트 로케이터와 정밀하게 협력하여 균일한 잠금력 전달을 보장하는 강화된 고강도 풀 스터드입니다.
SET 오프라인 프리셋 스테이션 : 기계 가공 시간을 차지하지 않고 금형 클램핑, 정렬 및 검사를 위한 독립적인 기계 외부 작업대입니다.

3.2 적용 가능한 처리 시나리오

● 무거운 금형 유형 : 자동차 커버 금형, 대형 사출 금형, 다이캐스팅 금형
● 가공 공정 : 깊은 홀 보링, 정밀 캐비티 밀링, 5면 가공, 복합 복합 가공
● 제작 모드 : 다품종 소량 생산, 유연한 제조 셀, 로봇 자동화 로딩 및 언로딩 업그레이드

4. 효율적인 가공을 위한 표준 4단계 워크플로우

SET 영점 포지셔닝 시스템은 간단하고 표준화된 작동을 특징으로 하며 작업장 운영자에게 최소한의 전문 교육이 필요합니다. 전체 작업 프로세스는 다음 네 단계로 단순화됩니다.
벤치마크 교정 : 수평 보링밀 작업대에 영점 베이스 플레이트를 고정하고 1회 좌표 교정을 완료하여 안정적인 통합 가공 벤치마크를 구축합니다.
오프라인 공작물 클램핑 : 오프라인 프리셋 스테이션에서 영점 팔레트에 무거운 금형을 설치 및 고정하고 기계 밖에서 정렬 및 정밀 검사를 완료합니다.
빠른 팔레트 도킹 : 미리 설정된 팔레트를 기계작업대에 올리고, 풀스터드를 로케이터에 맞춰 정렬하면 10초 이내에 자동잠김이 완료됩니다.
지속적인 생산 순환 : 가공이 완료된 후 공기압을 방출하여 팔레트 잠금을 해제하고 사전 조정된 새 팔레트로 교체하며 가동 중지 시간 없이 지속적인 기계 작동을 유지합니다.

5. 실질적인 생산 이점 및 데이터 개선

금형 제작 작업장 대량 현장 적용 사례를 통해 SET 영점 퀵 체인지 시스템 도입 후 효율성, 정밀도, 생산 비용 측면에서 종합적인 개선이 검증되었습니다.

5.1 효율성 향상

수동조작 시 2시간이 소요되던 공작물 설정 시간이 10초 이내로 단축됩니다. 기계 가동률은 평균 50%에서 90% 이상으로 증가합니다. 금형 배치 전환 주기는 반나절의 수동 조정부터 약 5분의 팔레트 교체까지 크게 최적화되었습니다.

5.2 정밀 안정성 업그레이드

반복 포지셔닝 정확도는 기존의 ±0.02mm 수동 정렬에서 안정적인 ±0.005mm 시스템 포지셔닝까지 최적화되었습니다. 작업장 금형 스크랩 및 재작업 비율이 5%에서 0.5% 미만으로 감소합니다. 심공 보링 동축도를 0.01mm 이내로 안정적으로 제어할 수 있어 높은 표준의 정밀 금형 생산 요구 사항을 충족합니다.

5.3 생산비 절감

이 시스템은 수동 정렬 및 고정구 조정 작업 시간을 약 95% 줄여주므로 한 명의 작업자가 여러 공작 기계를 동시에 관리할 수 있습니다. 안정적인 클램핑 강성은 중절삭 시 공작물 진동을 줄여 공구 마모를 약 30% 줄이고 공구 수명을 연장시킵니다. 완전히 밀봉된 내구성 있는 구조로 고정 장치 서비스 주기를 최대 수백만 회까지 연장하여 장기적인 장비 유지 관리 및 고정 장치 교체 비용을 줄입니다.

6. 브랜드 및 제조 강점

Suzhou SET Industrial Equipment System Co., Ltd.는 10년 이상 제로 포인트 포지셔닝 시스템과 퀵 체인지 픽스처 R&D 및 제조에 주력해 왔으며 OEM 가공을 아웃소싱하지 않고도 완전히 독립적인 생산과 엄격한 품질 관리를 지원해 왔습니다.
● 쑤저우 전문 생산 기지와 항온 정밀 테스트 실험실을 갖추고 있으며, 모든 제품은 배송 전 3차례의 정밀 교정을 거칩니다.
● 원추형 자동 잠금 및 완전 칩 방지 밀봉 구조에 대한 독립적인 지적 재산권 및 특허 기술을 보유하여 산업용 워크홀딩 분야에서 안정적인 기술 경쟁력을 유지하고 있습니다.
●  400개 이상의 금형 제조 기업에 서비스를 제공하며 안정적인 반복 고객 인지도와 CCMT와 같은 전문 산업 전시회에 장기간 참여하고 있습니다.
● 맞춤형 솔루션 설계, 현장 설치, 기술 교육, 장기 판매 후 지원 등 현지화된 원스톱 서비스를 제공합니다.

7. 결론

비효율적인 수동 클램핑과 불안정한 위치 지정은 대형 금형 수평 보링 가공에서 생산성과 정밀도를 제한하는 주요 요인입니다. SET 제로 포인트 퀵 체인지 워크홀딩 솔루션은 0.005mm의 안정적인 반복 위치 지정, 고하중 견고한 잠금, 2단계 팔레트 전환 및 지능형 오염 방지 보호를 통해 기존 처리 문제를 효과적으로 해결합니다.
이 시스템은 금형 제조업체가 생산 비용을 절감하고, 가공 품질을 안정화하며, 장비 운영 효율성을 향상하고, 유연한 생산 업그레이드를 실현하는 데 도움이 됩니다. 전통적인 수동 정렬부터 최신 오프라인 사전 설정 및 빠른 팔레트 교환에 이르기까지 SET는 무거운 금형 수평 보링 가공을 위한 안정적이고 비용 효율적인 영점 위치 지정 솔루션을 제공하여 정밀 제조 산업의 고품질 발전을 지원합니다.
수평 보링 밀 고정 장치 업그레이드를 계획하는 기업은 기계 유형, 공작물 크기, 처리 부하 및 자동화 요구 사항에 대해 SET 기술 팀과 상담하여 맞춤형 영점 워크홀딩 구성 솔루션을 얻을 수 있습니다.
